概要
CS8725E是-款4X45W四通道D类音频功率放大器，其可以兼容2.0/2.1/4.0多声道音频应用，这款器件在底部设计了散热焊盘，在供电电压24V的情况下，8Ω负载最大可以输出4x42W的连续功率.
CS8725E具备先进的EMI抑制技术，它采用表面贴装技术，只需少量的外围器件，便使系统具备高质量的音频输出功率。
CS8725E内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
CS8725E最高可达92%以上的效率，36V以上的耐压设计微芯片提供了超高的可靠性，可以有限的降低生产过程中的不良比例。
CS8725E提供了特殊的EFA40封装形式供客户选择，合适的封装尺寸为客户安装散热器件提供了最大的方便，其额定的工作温度范围为-40℃至85℃。
描述
输出功率：4通道
VDD=16V@RL = 4Ω THD+N=10% 4x33W
VDD=24V@RL = 8Ω THD+N=1% 4x42W
VDD=25V@RL = 8Ω THD+N=1% 4x36W
输出功率：2.1应用：VDD=24V, THD+N=1%
PO=2x34W RL=8Ω（高音） PO=70W RL=4Ω（低音）
输出功率：2.0应用
VDD=20V@RL=4Ω THD+N=1% 4x43W
VDD=22V@RL=4Ω THD+N=1% 4x50W
●单电源供电，宽电源电压范围：5V-28V
●音频系统带滤波网络，静态电流小于100mA@24V
●高可靠性设计：36V耐压设计
●单芯片可实现2.0,2.1,4.0等各种音响组合
●效率92% @PVCC=26V RL=8Ω PO=2x20W
●良好短路保护和具备自动恢复功能的温度保护
●良好的失真和防噗声功能
●增强型封装设计：底部散热焊盘的EFA40特殊设计
应用
车载音频、家庭音响系统、紧急呼叫等。
管脚排列以及定义
典型应用图

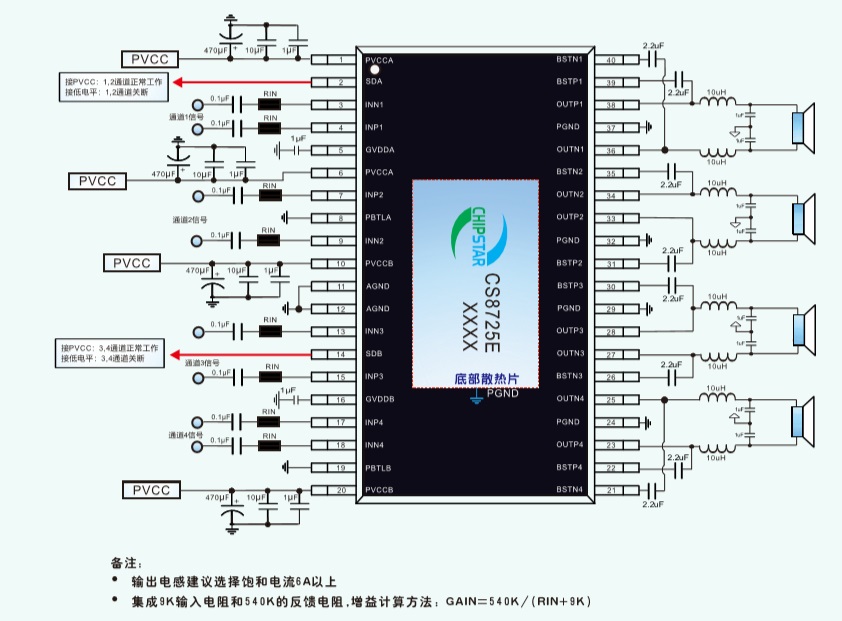

四通道
2.0通道
2.1通道
