中国科学院金属研究所团队在储能电池领域传来好消息，新一代碱性全铁液流电池技术取得关键突破，实现6000次循环使用后容量不衰减，为大规模储能提供了更稳定、更省钱的方案。

现在新能源快速发展，低成本、安全耐用的长时间储能技术越来越重要。碱性全铁液流电池因为原料丰富、安全性高，本来就很适合大规模储能使用，但传统技术一直有稳定性差、容易分解、寿命短的问题，很难真正产业化。

这次科研团队从分子结构入手，设计出一种全新的双配体螯合负极液，通过特殊结构形成双重保护，既能避免活性物质被侵蚀分解，又能减少配体渗透，从根本上解决了传统电池容易失效、寿命短的痛点。

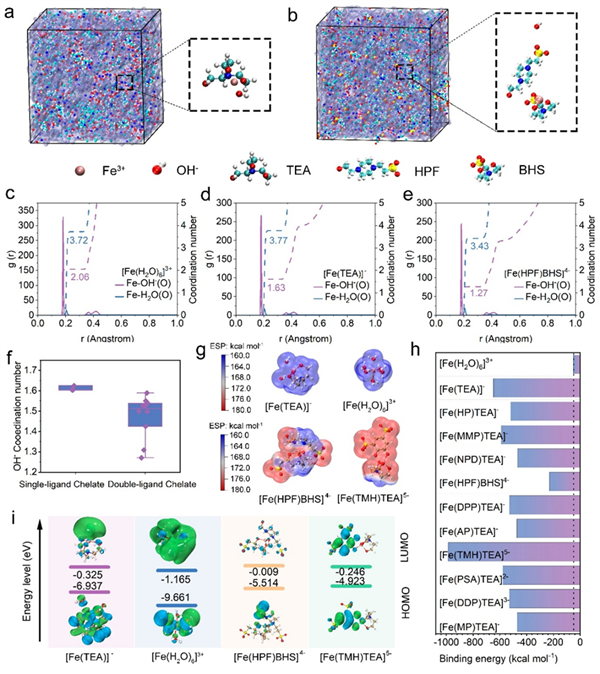

碱性全铁液流电池电解液活性物质设计筛选策略

实测数据很亮眼，在80毫安每平方厘米的电流密度下，电池连续运行超过6000次循环，容量没有衰减，平均库仑效率达到99.4%。

即使在150毫安每平方厘米的高电流密度下，能量效率依然保持78.5%，峰值功率表现也很突出。

在高浓度工况下，电池也能稳定循环2000次，长时间使用后没有沉淀，也没有多余副产物，结构保持完整，稳定性远超传统方案。

这项成果不只是提升了电池性能，还建立了新的铁基电解液设计标准，让全铁液流电池的寿命和性价比大幅提升。

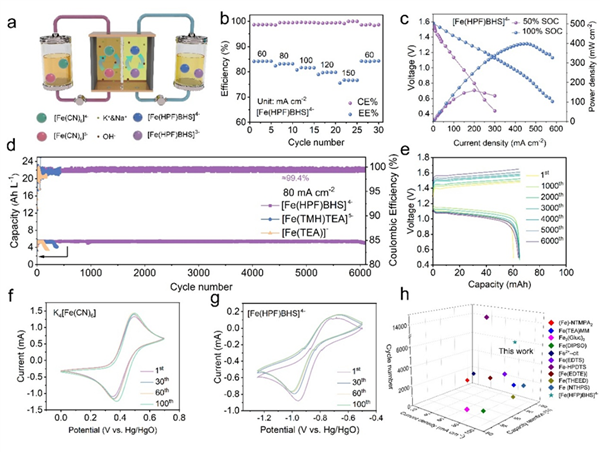

碱性全铁液流电池电池性能
