是的，你想的跟我的一样，当我们选一颗功放的时候，可能就会想到先找一些它的数据手册先看看参数。方法是这样不假，但是我想说的是，我们拿到规格书的时候，应该要先看看功率，失真是否能满足我们需求，然后再仔细去看数据手册，一定要看一遍，很重要的！很多你功放无法工作需要改板可能就是你数据手册没有浏览过。

那下面我们就一起打开TPA3110D2规格书看看吧。重点我们在最后面讲！

01.功放供电范围

02.根据要求的功率&失真，查看所需要供电电压

03.功放供电电路的搭建

这里我们要求的功率是2*8W 失真1%，所以我们电压我们这里可以设置一个12V即可满足，如果失真过大，我们电压是可以稍微调大一些的，当然是在功放供电电压范围内。

目前选用单节锂电3.7V供电，升压到12V，我们选用芯洲SCT12A2-DFN20升压IC,具体电路图这里不作上传，有小伙伴需要可以转发留言找我要。

04.功放电路的搭建

这里电流有些模糊，小伙伴们可以看下面的分段讲解。

05.功放电路---MUTE脚

功放高电平工作，低电平关闭。下面电路搭建看上去很复杂，是因为我们这个功放电路还预留了其它功放，小伙伴在搭建的时候，不用完全参考。

06.功放电路---增益配置和功率限制

小伙伴这里就要多看看规格书了，根据自己实际需要去硬件配置。

07.功放电路---供电脚处理

功放供电脚分PVCCL和PVCCR，不难看出是两组独立的供电，所以这两个脚上放的电容一定要一样，一定要平衡，这里可能就是很多小伙伴在做立体声音响的时候，测试功率发现两个声道功率有相差的原因了。

还有就是电容在布局的时候，我们尽可能的保持一个原则，小电容靠近芯片管脚，也可以理解为电源过来先经过大电容后再经过小电容，且电容一定要求靠近功放供电脚放置。



08.功放电路---音频输入端

首先，我们先看看规格书上的参考电路，它的音频输入端是只经过一个1uF的隔直电容，并没有串电阻，入下图：



可是，我们小伙伴在使用的时候，往往都会遇到功率太大，需要降功率的情况，所以我们都会习惯在音频输入端分别串一个电阻，如下图：

你是不是将串的电阻改到了几十K了呢？很高兴！你真的中枪了！是不是有POPO声，怎么也调不好呢？

小编总结：音频输入端在做单端输入时，一定不要串电阻，一定要串，电阻也不用太大，1KR就可以了，太大就会产生POPO声；如果遇到功率太大，可以软件去降低音频幅度。下期小编告诉你其它的解决办法！

09. 功放电路---音频输出端

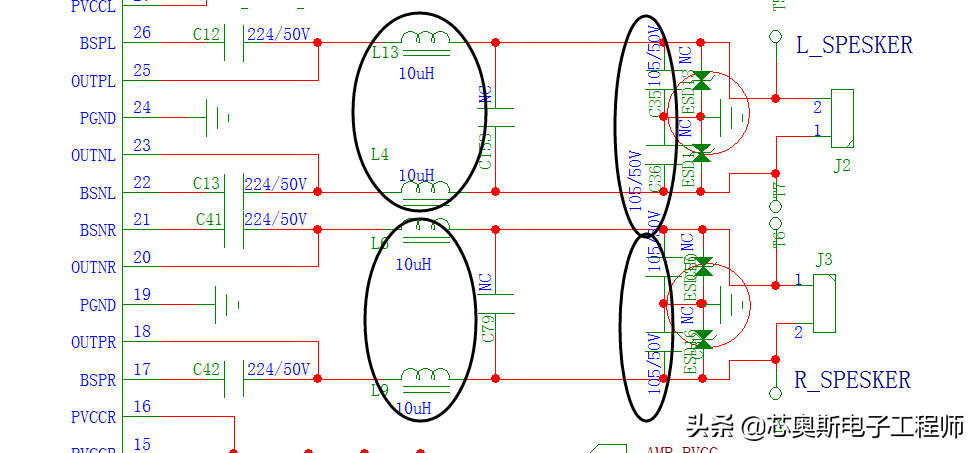

是不是有小伙伴在拆开音频，或者看见别人设计的板子，喇叭端子那里要么都写磁珠，要么有些电感，是的，你没有看错。如下图，小编给你说明一下它们的作用

我们在功放输出端增加这部分LC电路，其目的就是为了方便过EMC认证用的。那么，这部分电路的摆放位置，跟是否能过认证也有很大的关系了。一般情况下，当我们功放离喇叭端子较远的情况下，LC电路应该尽可能的靠近喇叭端子摆放。

10. 功放的散热

我们都知道，功放在工作的时候，会产生很多的热量，如果功放散热处理不好！会存在烧功放的危险。 一般情况下，功率在30W内左右，基本上开窗开大些，和功放衬底多打过孔，是可以满足散热要求的，如下图，但是如果功率过大，我们就要考虑增加散热片或者风扇了。
