SGM40561/CS5601 带OVP过压保护、300mA线性单节锂电充电管理IC产品说明
发布时间：2019/5/23 10:48:00 来源：永阜康科技
概要
CS5601T是面向空间受限的便携应用的高度,集成锂离子和锂聚合物线性充电器件。该器件由USB端口或交流适配器供电。带输入过压保护的高输入电压范围支持低成本、 非稳压适配器。电池充电经历以下三个阶段：调节，恒定电流和恒定电压。在所有充电阶段，内部控制环路都会监控IC结温，当其超过内部温度阈值时，它会减少充电电 流。充电器功率级和充电电流感应功能完全集成在了一起。该充电器具有高精度电流和电压调节环路功能、充电状态显示，和充电终止功能。管脚兼容SGM40561.
CS5601T采用纤小的DFN2X2_8L封装,尽可能满足客户针对产品封装体积的要求,其额定的工作温度范围为-40℃至85℃。
描述
充电电压精度为1%；
10%充电电流准确度；
最大300mA充电电流,充电电流外部电阻可调；
NTC功能；
支持最低1mA充电终止电流；
自动断电功能；
低电池输出泄漏电流；
通过电池负温度系数(NTC)在JEITA 范围内运行冷故障时的快速充电电流折半，热故障时恒压充电电压Vout降低到Vo-hot；
20V额定输入电压:具有6.5V 输入过压保护；
过压保护（OVP），欠压保护（UVLO）；
电源过载保护，IREF 短路保护，输出短路保护；
芯片恒温自调节充电保护；
封装
DFN2X2_8L
应用
健身配件、智能手表、低功耗手持设备、蓝牙耳机
引脚排列及定义

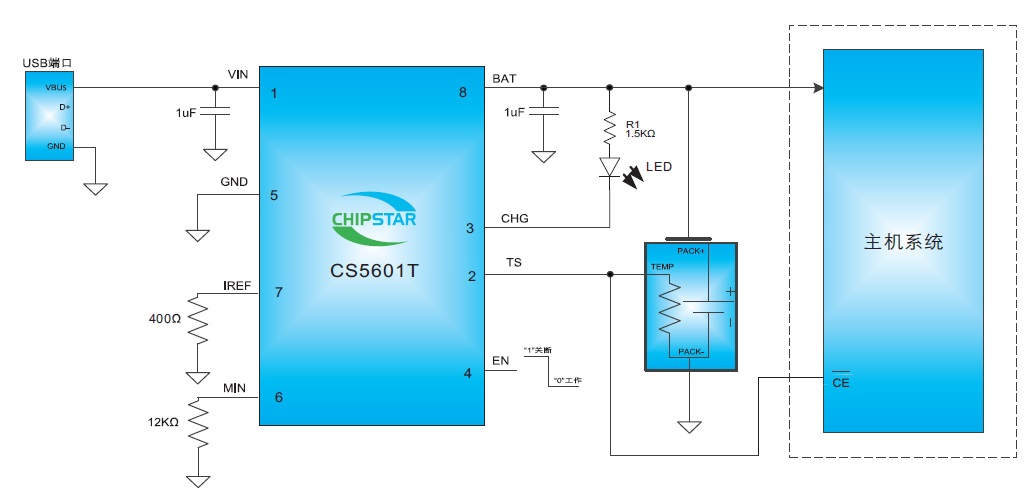

典型应用原理图
