同步DC-DC升压IC TPS61088/HT7167/HT7178 EMI对比测试结果
发布时间：2019/1/18 11:00:00 来源：永阜康科技
测试条件
单节锂电，升压至12.3V
限流电阻：100k
Fsw电阻：200k
SW无RC滤波
负载：16ohm
测试结果如下图：
1.水平方向

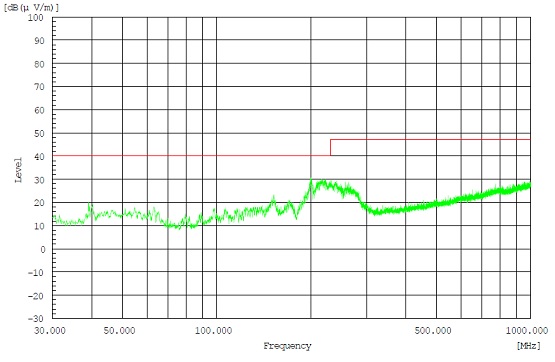

HT7167
HT7178
TPS61088
水平方向辐射测试结果：HT7167＜HT7178＜TPS61088
1.垂直方向
HT7167
HT7178
TPS61088
垂直方向辐射测试结果：HT7178＜HT7167＜TPS61088
HT7167/HT7178管脚兼容TPS61088，区别在于HT7167/TPS61088是13V/10A，HT7178是20V/14A.
| |
| |
 |
