产品概述
CSC8005是一款无FM 干扰，5.5W（2Ω负载），AB/D 类可选式功率放大器。5V 工作电压时，最大驱动功率为5.5W（2Ω，BTL 负载，THD<10%），音频范围内总谐波失真小于1%（20Hz—20KHz）。CSC8005 的应用电路简单，只需极少数外围器件。CSC8005输出不需要外接耦合电容或上举电容和缓冲网络。CSC8005采用ESOP8 封装，特别适合用于小音量、小体积的便携系统中。CSC8005 可以通过控制进入休眠模式，从而减少功耗。CSC8005 内部具有过热自动关断保护机制。CSC8005 工作稳定，增益带宽积高达2.5MHz，并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。管教兼容XPT9971/XPT8871/MIX2015

主要特点
输出功率高（THD+N<10%，1KHz 频率）：
ESOP 封装的为5.5W （ 2Ω 负载） 和
3.3W(4Ω负载）
掉电模式漏电流小：0.6uA(典型)
采用ESOP8 封装
外部增益可调
宽工作电压范围2.0V~5V
外围元件极少
单位增益稳定

典型应用
手提电脑
台式电脑
低压音响系统

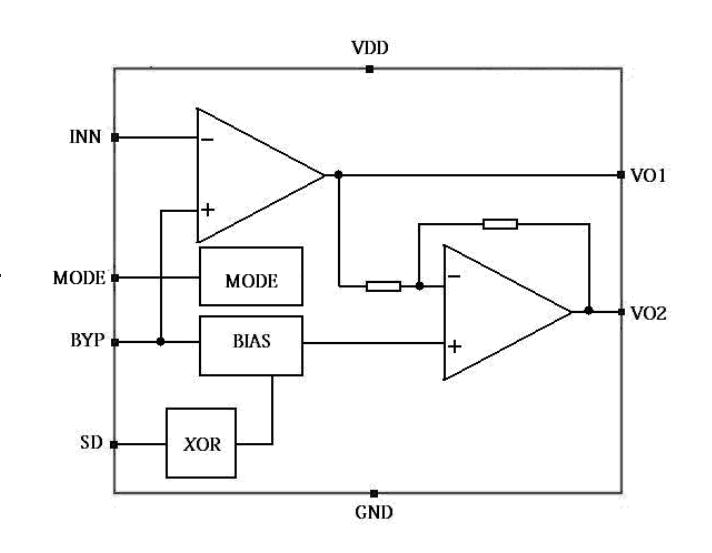

电路结构方框图

典型应用图
