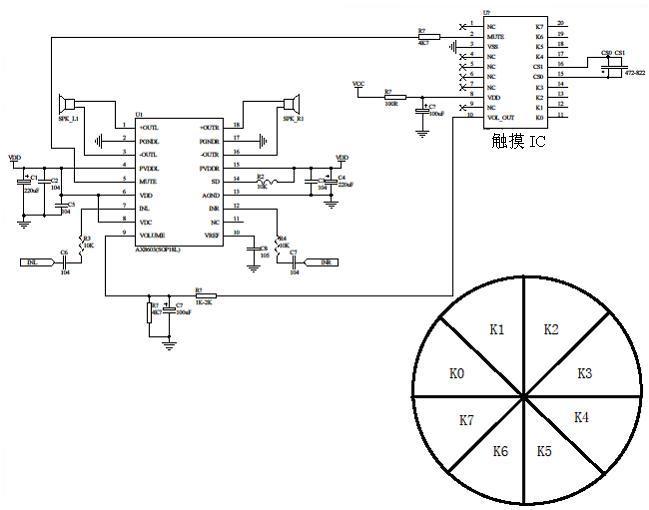

使用触摸转轮同步控制音量，可以让用户在享受美妙音乐的同时，提供极佳的真实触感反馈及体验。下图为电路原理图：

Explan：

一、供应触摸IC的电压必须稳定干净；

二、CS电容为参考电容，需高精度、耐温好；

电路原理说明：

1、3V-5.5V宽电压工作；

2、触摸灵敏度可通过外部元件自由调节；

3、透过绝缘外壳，用手指轻轻作顺时针、逆时针旋转即可实现音量的调大、调小；

4、在正常工作模式下，触摸任意一个或者两个感应盘并保持触摸状态2S以上即可进入MUTE模式；

5、在MUTE模式下，触摸任意一个或者两个感应盘并保持触摸状态2S以上即可退出MUTE模式；

6、在MUTE模式下，顺时针或者逆时针旋转操作也可退出MUTE模式；

7、音量调节幅度可根据要求而定、通常情况下：顺时针旋转2圈即可从最小音响调至最大音量，逆时针旋转以此类推；

8、系统自带呼吸灯控制功能，芯片初始上电时，呼吸灯由暗渐渐变亮，达到最亮状态时则慢慢变暗，如此一直循环，将您的产品点缀的更加绚丽、夺目；

9、音频放大电路采用带DC音量控制的3W双声道D类功放IC  AX8603 ，可以实现同步控制；
