产品概述：
 NJM2076是一块双通道音频功率放大器，最低工作电压可到1.0V。适用于便携式小型收音机或立体声耳机作双通道或BTL应用。采用SOP-8/DIP-8封装，国产的D2076管教完全兼容NJM2076。

NJM2076 /D2076主要特点：

BTL单声道工作： 90mW/1.5V/8Ω （典型值）;

立体声耳机模式：2X17.5mW/1.5V/16Ω    （典型值）。

外接元件少。

通过外接晶体管作为耳机功率放大。

工作电压低:1.0V-4.5V(1.0V最小值）

工作电流小        (4.7mA典型值)

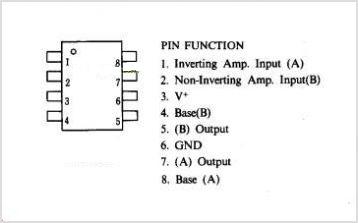

管脚排列图及功能

1. 放大器反相输入 (A)
2. 放大器正相输入
3. V+
4. 偏置
5. (B)输出
6. 地
7. (A)输出
8. 偏置(A)

测试原理图

典型应用图

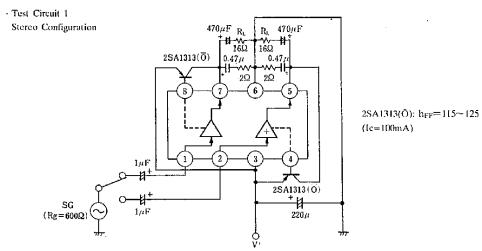

（1）．立体声耳机应用

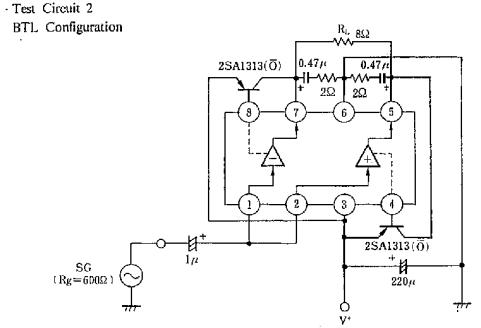

 （2）. BTL放大器应用

应用优势

许多IC录音机和低噪音耳机等便携设备主要以1节干电池来驱动，但是这种设备中使用的耳机一直以来最低驱动电压大多超过1.5V，用1节干电池的电压（1.5V）是不工作的，所以需要升压用DC/DC转换器电路，这样就发生了10%左右的电压转换损失。NJM2076 /D2076仅用1节干电池无需升压电路也可以使用，对于客户来说应用非常方便。

我司现力推最低电压1.0V（1节电池）驱动耳机音频放大器ICD2076，详细的产品资料请查阅http://www.szczkjgs.com/products_3632.htm
