TDA7388 4x41W汽车专用4声道AB类功放IC性能介绍及应用电路
发布时间：2011/7/30 23:19:00 来源：
TDA7388是汽车专用AB类音频功率放大器，采用单电源14.4V供电，MOSFET放大输出，41W×4声道 Hi-Fi功放，失真小、低噪音，抗干扰能力强，具有AC、DC输出短路和温度保护，特别是功耗方面性能特别突出，超低功耗，工作稳定，音质极佳。采用Flexiwatt-25封装，主要用于汽车收音机。
TDA7388特征：
■封装：Flexiwatt25
■最大输出功率：4 x 41W/4Ω
■4 x 25W/4Ω @ 14.4V, 1KHz, 10%
■低失真
■低输出噪声
■低输出噪声
■ST-BY 功能
■静音功能
■静音功能
■电源电压检测，自动静音在最小。
■减少外部组件数量：
-内部固定增益(26dB)
-无外部补偿
-无启动电容器
-内部固定增益(26dB)
-无外部补偿
-无启动电容器
TDA7388引脚排列：
TDA7388电路图：
TDA7388应用原理图

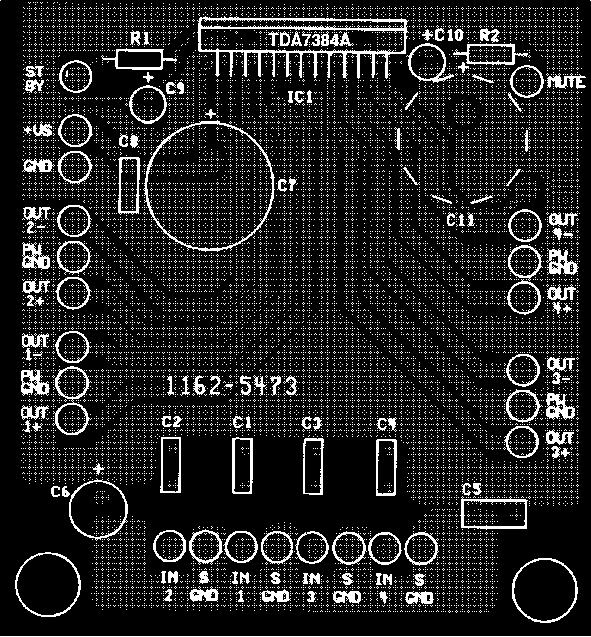

TDA7388 4P.C.B. AND COMPONENT LAYOUT OF THE FIGURE 4
Figure 5. Components & Top Copper Layer
.JPG)
Figure 6. Bottom Copper Layer
.JPG)
TDA7388使用注意事项：
1.电源要DC12V 电流3A以上，最好10A电流
2.喇叭最好使用阻抗为4欧姆的，灵敏度高些的，车用喇叭更好
3.对于一些信号电平比较低的音源，要加上前置放大器才能发挥出效果
4.注意正负极不能接反，最好用稳压电源供电
5.音频输入端子分有前后左右共四个声道输入，带有静音控制，电源地和音频地独立分开，避免声音出现混浊不清
6.需要加散热板
