一，芯片概述

D6919ZZ收音IC集成了完整的调频（FM） /调幅（AM）/短波（SW）/电视伴音接收机功能，包括从天线输入到立体声音频输出中所有模块。芯片支持世界各地的调频/调幅/短波/电视伴音波段。采用TSSOP-28封装。

二，功能特点

支持全世界调频波段(56 ~ 108 MHz)；

支持电视伴音波段（174 ~ 223 MHz）；

支持全世界调幅波段（520 ~ 1710 KHz）；

支持全世界短波波段（4.75~21.85 MHz）；

支持宽供电电压范围：2.0V~4.5V；

支持32.768KHz无源晶体和参考时钟模式；

内部集成DCO；

智能频率控制；

自动增益控制；

精确数字解调；

自适应抑制噪声功能；

FM重低音；

支持模拟/电子调节音量；

支持50uS和75us去加重；

集成LDO；

Pb-free/RoHS compliant；

无寄存器控制，调台，模式切换及波段控制都采用外部硬件控制，省去了MCU。

三，应用

桌面收音机，袖珍收音机

钟控收音机

Boom boxes

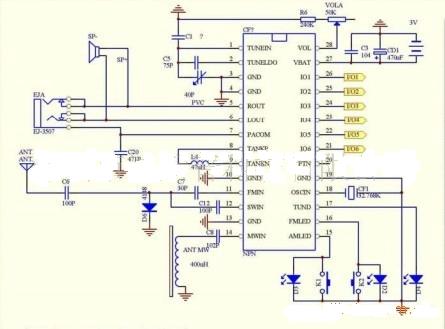

四，应用原理图

五，电路图说明

1.所有接地要求就近接地，尽量单独接到地平面，不要复用太长走线；

2.PIN11，PIN12分别是FM和SW的输入管脚，经过隔直流电容C2和C1，共用天线；

3.PIN14是MW的输入管脚，经过隔直流电容C3后外接磁棒天线，要求磁棒线圈无载Q值能达到100，电感量400~500μH范围内；

4.PIN15和PIN16分别是模式指示灯接口，外接LED灯，常开开关和一个电阻，当按下FMKEY时，切换到FM模式，FM指示灯亮，当按下AMKEY时，切换到AM模式，AM指示灯亮，需要注意FM指示灯和AMKEY并联，AM指示灯和FMKEY并联；

5.PIN17脚位是电台指示灯，当搜索到电台时，该脚位将输出2V(2mA)高电平，可以用来驱动LED指示灯；

6.PIN18接32.768K晶体，需要考虑晶体的频偏和等效直流电阻，频偏会影响到搜台指标，建议用±100ppm以内的晶体，等效直流阻抗要求小于100KΩ，这样可以保证振荡器快速起振；

7.PIN21，PIN22是FM波段控制开关，具体组合对应的FM波段参考第2章的管脚说明；

8. PIN23~PIN26是AM波段控制开关，具体组合对应的FM波段参考第2章的管脚说明；

9.PIN27是电源输入端，建议靠电源处接2.2Ohm串1000uF到地，靠近芯片管脚加20uF和1nF的滤波电容；

10.PIN28是音量控制脚位，接滑动变阻器到地；

11. PIN1和PIN2是调台脚位，需要接的电容有C7(0~7pF)，C8(68pF),C9(3pF)和C10(0~40pF)，其中C7是可变电容， C7是为了弥补电容误差确保PVC从最大电容到最小电容都要能覆盖整个频段，C10是PVC，实际就是通过PVC的电容变化来进行调台的；

12. PIN5和PIN6分别为右声道和左声道声音输出端口，在输出到喇叭时，这两个作为差分信号直接驱动喇叭，此时PIN7（PACOM）可以悬空，在驱动耳机时则需要将PIN7经过一个电感（L3）引到耳机地线；

13. PIN7是PACOM脚位，在接喇叭时，此管脚可悬空，接耳机时，此管脚经过L3连到机地线；

14. PIN8和PIN9连39nH电感，电感离管脚尽可能近，否则会引入寄生电感。
