PT2337/AX2337集成4通道信号输入选择/音质处理器/I2C音量控制的2W双声道D类功放IC特性及应用电路原理说明
发布时间：2011/3/14 15:29:00 来源：
产品概述
AX2337是一款音频功放电路，集成了音质处理模块和D类功放模块，支持4通道信号输入选择。信号采用模拟方式进行处理，保证高性能和低功耗。电路支持数控音量调节、高音增强和低音增强功能，通过I
主要特点
l 电源电压3～6.5V。
l 2W×2 D类功放（VDD=5V，RL=4Ω）。
l 4路音频输入。
l 32级音量调节。
l 高低音控制。
l 功放两级电压增益可选（20dB、26dB）。
l 低功耗设计。
l 高电源抑制比。
l 过温保护、过流保护、低电压保护。
l I
l 封装形式为LQFP 48。

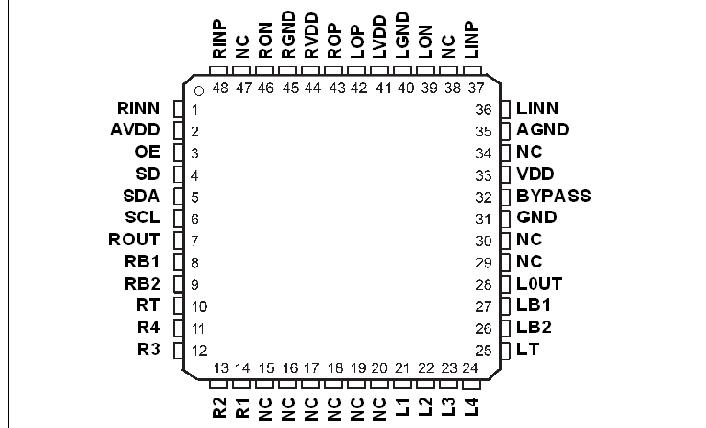

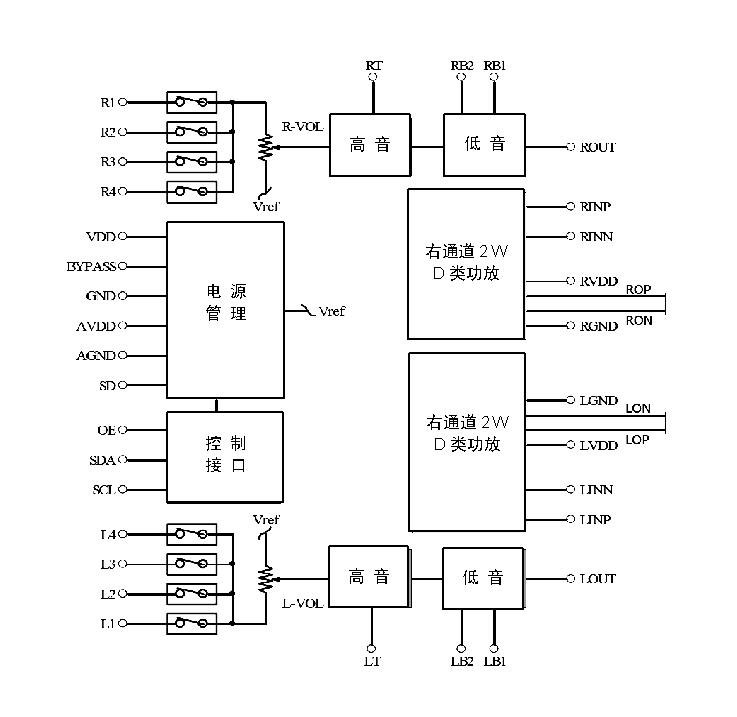

引出端排列 功能框图 应用原理图 我司现在力推AX2337，管教功能完全兼容PT2337，详细的产品应用资料及销售信息请查阅：.JPG)
