概述

  ET6208/6210/6212是一颗单片集成音频7段图形均衡器并可驱动8*8(ET6208)，10*10(ET6210)，12*12(ET6212)点阵的LED驱动电路。ET6208/6210/6212有音频同步模式和普通模式两种工作模式。在音频同步模式下，通过内置带通滤波器把20Hz~20KHz的输入音源信号细分为7个频段，再通过内置的高精度ADC把每个不同频段的平均幅度值转换成对应的数字值，同时计算出音源信号的总平均幅度值，最后送到输出显示。在音频同步模式下MCU无须进行任何数据操作，只需要设置相应的指令，LED灯就可以随着输入音源的频率以及强弱同步显示7路对应频率的幅度，和1路总音量强弱显示。在普通模式下，可以实现1/8(ET6208)，1/10(ET6210)，1/12(ET6212)占空比的动态LED显示，内置128阶的亮度等级可以帮助用户实现更多彩的图案，同时还内置了7个时间等级的自动呼吸功能。256*8bit(ET6208)，256*10bit(ET6210)，256*12bit(ET6212)的RAM，可以任意设置显示RAM的首地址、显示长度及RAM的显示周期数，在不过多占用系统资源的前提下大幅度增加了用户的可编程性。工作电压2.7V-5.5V

功能特点

l         可选择的音频同步模式和普通模式

l         音频同步模式最少只需发送一条指令，无须MCU进行任何的数据操作

l         -18dB~+18dB音频信号增益可调整

l         7段音频均衡器及1路总音量强弱显示

l         音频模式下用户可自定义显示幅度对应的阈值

l         音频模式下用户可以自定义音频同步显示LED阵列的排列方式（仅针对ET6210，ET6212）

l         普通模式和音频模式均可以实现128阶亮度等级

l         内置256*8bit(ET6208)，256*10bit(ET6210)，256*12bit(ET6212)RAM可任意设置显示RAM的首尾地址及周期数

l         普通模式下可以实现10*10，12*12标准字库的汉字显示（仅针对ET6210，ET6212）

l         7个时间等级的自动呼吸功能

l         10bits ADC

l         I²C总线接口

l         用户可以通过I²C总线接口读取音频信号并自行设定音乐随动显示方式

l         封装形式为QFN24(ET6208Y)，QFN28(ET6210Y)，QFN32(ET6212）

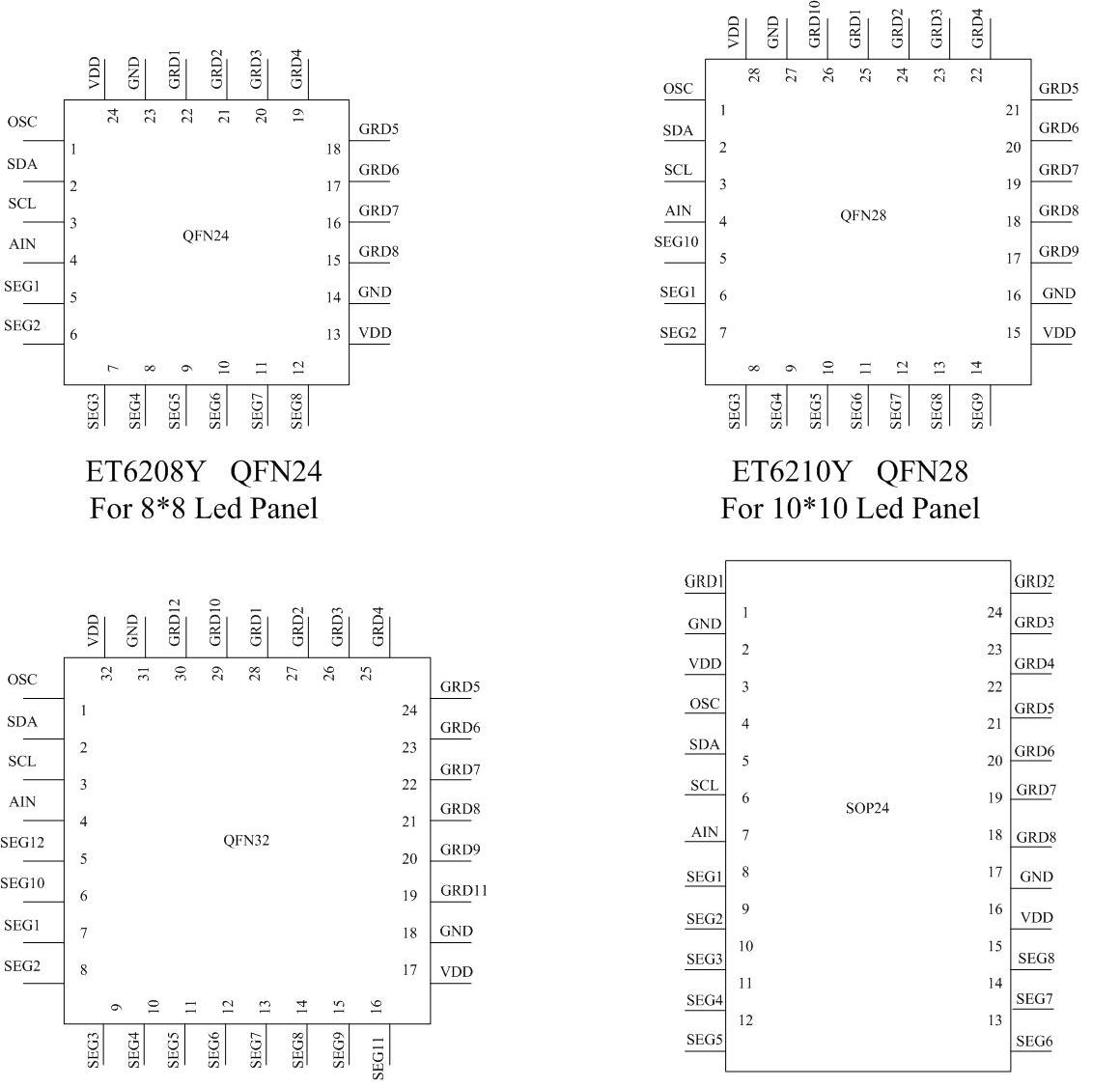

管脚排列图

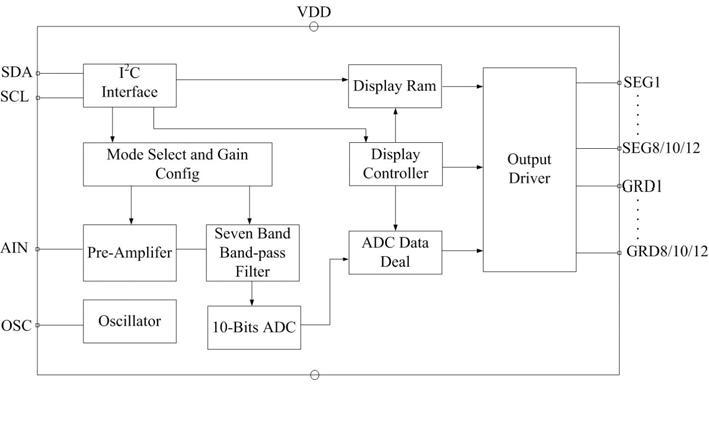

功能框图

应用原理图
