HC6808/XH6810音乐动感2组LED闪灯IC电路特点及应用原理图介绍
发布时间：2010/12/29 22:05:00 来源：
产品特征:
l 工作电压2.2V-5.5V;
l 采用CMOS工艺，低工耗;
l 2组LED输出，随音乐闪动;
HC6808/XH6810二者管教兼容。
IC封装脚位图SOP8
管脚描述:
|
VDD |
电源正极 |
|
IN |
信号输入端口 |
|
OSCI |
振荡输入端口 |
|
OSCO |
振荡输出端口 |
|
GND |
电源负极 |
|
LED1 |
LED输出端口 |
|
LED2 |
LED输出端口 |
|
TEST |
测试端口 |
极限工作条件
|
RATING VALUE |
|
电源电压 2.2-5.5V |
|
输入/输出电压 GND-0.3V to VDD+0.3V |
|
工作环境温度 -10oC to 60 oC |
|
储藏环境温度 -25oC to 125oC |
电气参数:
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
工作电压 |
VDD |
2.2V |
5V |
5.5V |
|
|
工作电流 |
Iop |
--- |
50uA |
300uA |
VDD=3V |
|
RC振荡频率 |
fosc |
50KHz |
64KHz |
80KHz |
ROSC=680K |
|
输入端口上拉电阻 |
R |
50kΩ |
--- |
--- |
|
|
输出端口吸取电流 |
Isink |
--- |
20mA |
|
VDD=3V Vol=1.2V |
|
芯片最大工作电流 |
Imax |
|
|
200mA |
VDD=4.5V |

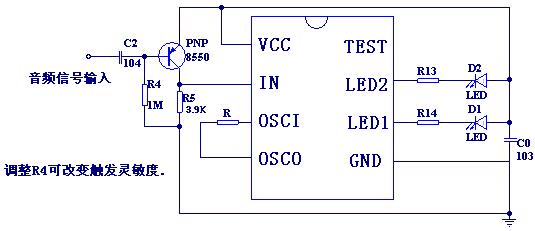

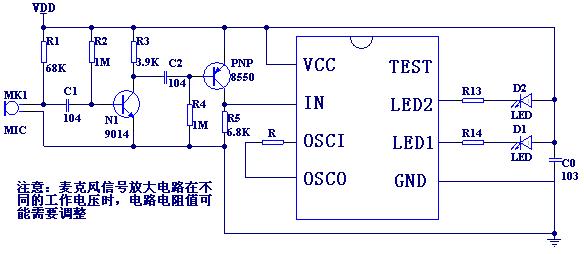

应用电路图
.JPG)
.JPG)

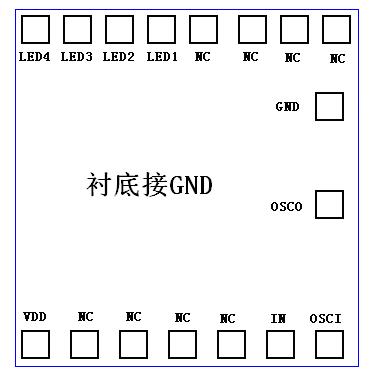

绑定PAD图
(注: 2个LED工作时建议使用LED1、LED3, 3 个 LED 工作时建议使用LED1、LED3 和 LED4)
.JPG)
|
||||||
 |
||||||
|
||||||
