YDA145 D类音频功率放大器对射频指标干扰分析
发布时间：2010/12/15 17:51:00 来源：
.JPG)

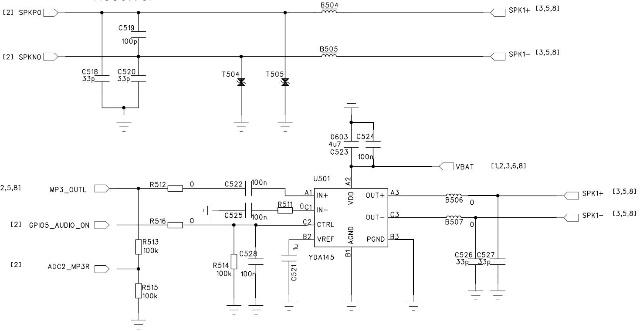

YDA145应用原理图
YDA145严重干扰射频指标问题
在手机与综测仪连接时，开启免提（音频功放YDA145打开），射频指标（调制谱，频相误差，接收灵敏度）严重变差导致连接中断。去掉speaker使YDA145输出开路时，情况依旧(干扰程度变大，射频指标更易受干扰)。但当免提音量降低时（减小YDA145输入信号幅度）射频指标不再受影响。B506,B507都为600ohm@100MHz 磁珠，R512为75Kohm电阻R522,C526，C527都为1000pF电容。
此问题是否与电源有关，射频功放vcc,音频功放(YDA145)VCC都为Vbat供电，之间无磁珠隔离。
去掉预留给跑马灯用的ADC分压电路的R513/R515后，情况稍有好转，同时使用耳机时pop左声道出现的pop声没有了，
.JPG)

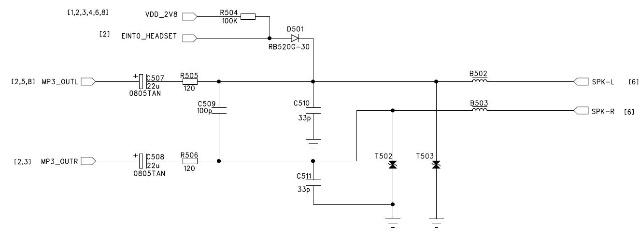

耳机spk电路，mp3_OUTL共用为音频功放输入 经过几天的测试发现射频指标的跟Receiver 通过有关系，因为当去掉Receiver通路上的磁珠，即断开Receiver与class D功放输出时，射频指标不再受class D类功放yda145的影响。找到问题之后，很多之前的问题就很好解释，由于class D类功放的输出是大幅度的电压脉冲，这个脉冲直接从Receiver 回路回到BaseBand 影响AVDD电压，从而影响到射频所有指标。 我司现在力推HT6845，完全兼容YDA145，详细的产品资料请查阅：http://www.szczkjgs.com/products_3555.htm.JPG)
|
||||||
 |
||||||
|
||||||
