HT6809应用原理图

1、 D类功放EMI干扰主要是输出端引线产生的，所以周边器件（电容电阻）与HT6809 IC 输出端引脚之间的引线应该设计地尽可能的短，粗，以便于将EMI干扰降到最小。另一端与扬声器相连的引线最好也设计的粗一些，以便于降低输出端导通电阻。

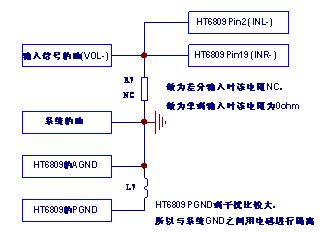

2、 HT6809的GND与输入信号的负端不相连。HT6809的GND应该与系统的GND相连，而与输入信号的负端不相连。这样可以避免回路噪声的产生。下图为标准的各GND连接方法：

一般情况下我们将信号做为差分输入，这样可以明显降低静噪，但是遇到那些漏电较大的电源时，差分输入时噪声反而更大，此时若用单端模式可以降低噪声。上图中电阻R?就是为处理以上情况而预留的，正常使用时NC。

3、 HT6809的VDD端布线注意事项：HT6809的PVDD脚干扰较大，为了不干扰HT6809的AVDD，PVDD取从系统总电源处（电源入口）取电，电源入口处有大电容可以对PVDD产生的纹波进行滤波，滤波后再把电源供给AVDD和系统上其他需要电源的地方。下图为示意图：

4、 Pin17与Pin20最好接一颗上拉电阻，使系统工作地更稳定。如下图：
