概述与特点

PT2323使特别为六声道家庭剧院音响系统所设计的音响用输入选择器，并且内置2声道——6声道转换器，可以直接将传统立体2声道信号直接转换呈模拟6声道信号，使用I2C控制介面，单电源9V供应电压，低成本及极佳的性能表现（THD<0.005%TYP），适合任何高性能的6声道音响系统。采用SOP-28/DIP-28封装，CSC2323F与其管教完全兼容。

该电路的特点如下

 供应电压 9V；
 提供4组立体声及一组6声道输入端；
 内置2声道——6声道转换器和副低频低通滤波器；
 最大输入电压可达3.75Vrms(1KHZ,THD<1%)；
 低失真<0.005%(1KHZ,0.2Vrms)，低噪声<6uVrms；
 I2C控制介面。
 应用范围
 AV音响器材、迷你组合音响、汽车音响、多媒体音箱

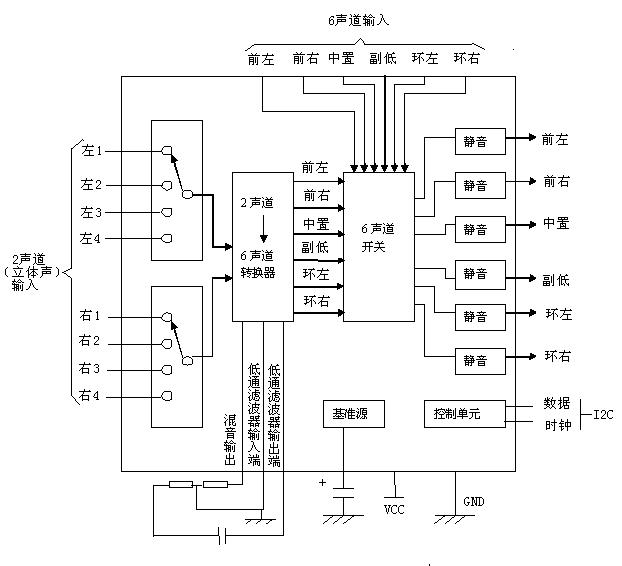

方框图

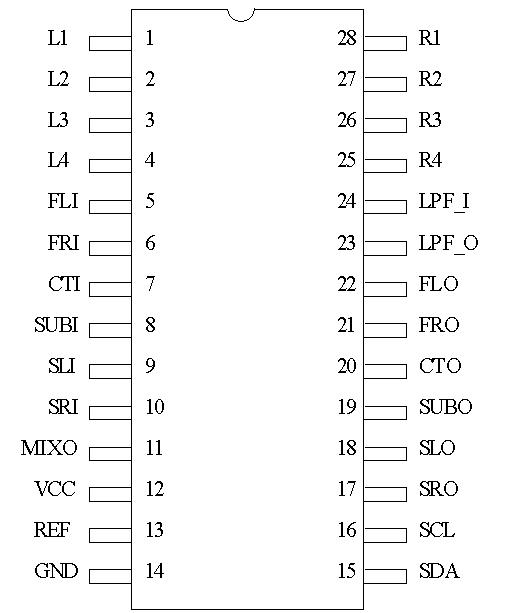

引脚图

功能说明

2声道-6声道转换器
 PT2323的任一组立体声输入端被选择均直接被自动转成6声道输出，但是6声道输出端的信号被选择时，则是直通6声道的输出端，信号不经过任何处理。2-6转换时，原来的L和R音源也是直通输出端，只有CT,SUB,SL,SR为经过处理而附加的。但并非任何立体声信号均有必要转换成6声道输出，因此PT2323提供了每声道独立的静音功能，不需要输出的声道均可以用静音功能在输出端予以控制。

环绕增强功能
 环绕增强功能开启时可在2-6声道转换状态下增强信源中的空间感信号，但建议在立体声进立体声出的功能下，将环绕增强功能关闭，这样可以增加L,R间的分离度，以上功能在6声道输入状态下无作用。

混音声道

混音声道意指CT (中央声道)和SUB(副低频声道)，这两个声道的信号是由L,R信号相加混音而成。原本L,R信号并未加以处理直通FL,FR输出端，因仍含有完整的同相信号（CT)与副低频信号(SUB)，因此混音声道为-6dB输出，以免幅值过大。此混音(-6dB)输出可以用I2C介面控制其开启。

副低频分频器

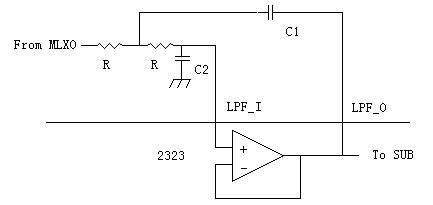

 PT2323内置副低频分频器的正向OP缓冲器，因此和外部RC元件配合就可以接成SalleoK型式的低通滤波器，如下图：

如果上图R=24K，则

低通滤波器

 F=280HZ，C1=0.047μF， C2=0.018μF。
 F=200HZ，C1=0.068μF， C2=0.027μF

 F=120HZ，C1=0.1μF， C2=0.047μF

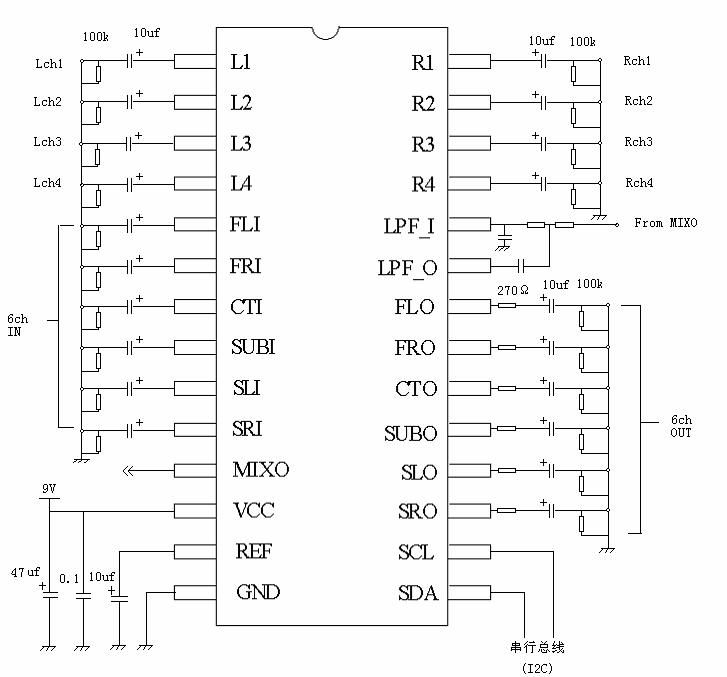

应用图
