STA543SA带DC音量控制2.1声道（24Wx1+7Wx2）CLASS-AB类音频功率放大器IC电路特点及应用原理图介绍
发布时间：2010/11/30 22:43:00 来源：
STA543SA是一款高音质带DC音量控制2.1声道CLASS-AB类音频功率放大器，采用CLLPWATT-19封装，广泛应用于LCD显示器、电视、便携式PC、MINI音箱等。
其特征有：
较宽的电源电压范围：8.0V-18V；
在15V工作电压、4Ω负载时输出功率为24W x 1 + 7W x 2（THD = 10%）；
最少的外部元件；
短路保护功能；
热保护功能等。

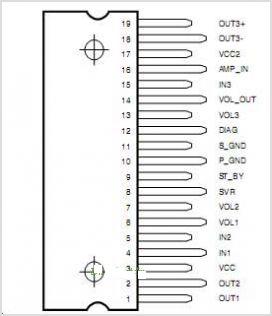

引出端功能图
.JPG)

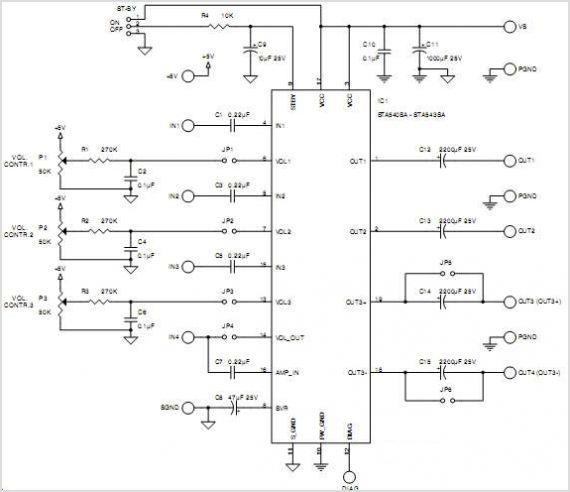

应用原理图
.JPG)

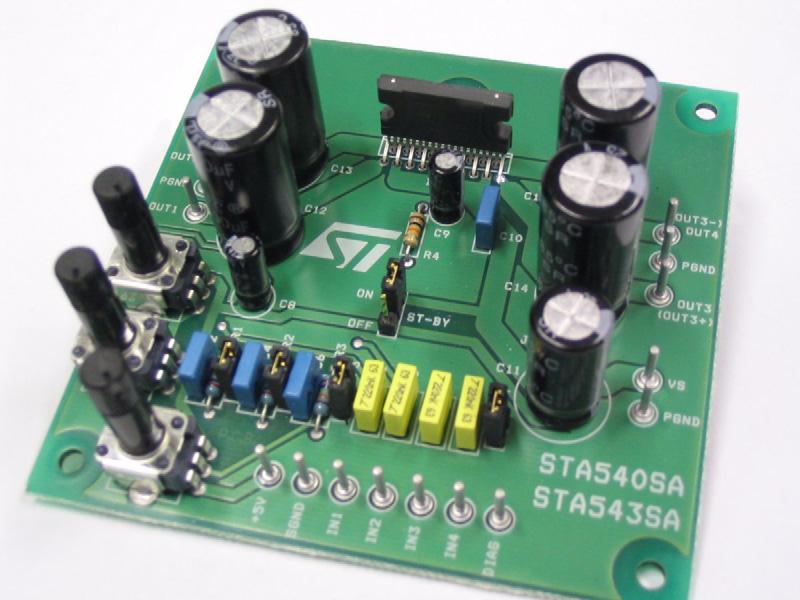

DOME图片
.JPG)
