MAX9723带有BassMax/音量控制功能的立体声DirectDrive耳机放大器IC电路特点及应用原理图介绍
发布时间：2010/11/17 22:55:00 来源：
概述
MAX9723立体声DirectDrive耳机放大器带有BassMax和音量控制，理想用于对空间和性能要求较高的便携式音频应用。MAX9723采用1.8V至3.6V单电源供电，所具备的特性减少了外部元件数量，降低了系统成本，节省了电路板空间，并改善了音频再现性能。
该耳机放大器采用Maxim的DirectDrive架构，由单电源供电，产生以地为参考的输出，无需较大的隔直电容。耳机放大器可以向一个16Ω负载提供62mW功率，具有0.006%的低THD+N以及90dB的高PSRR。MAX9723具有Maxim业界领先的杂音抑制功能。
当使用廉价耳机时，BassMax可提升放大器的低频响应以改善其音频再现。集成的音频控制功能提供32个离散音量等级，无需使用外部电位器。通过I²C/SMBus™兼容接口控制BassMax和音量控制。可通过硬件或者软件接口控制关断功能。
采用1.8V电源时，MAX9723仅消耗3.7mA供电电流，提供短路和热过载保护，额定工作在-40°C至+85°C扩展级温度范围。MAX9723提供微型(2mm x 2mm x 0.62mm) 16焊球晶片级封装(UCSP™)或者16引脚薄型QFN (4mm x 4mm x 0.8mm)封装。
关键特性
- 16焊球UCSP (2mm x 2mm x 0.62mm)
- 16引脚薄型QFN (4mm x 4mm x 0.8mm)
- 应用/使用汽车多媒体设备
- 迷你唱片播放器
- MP3播放器
- 具有MP3功能的蜂窝电话
- PDA音频
- 便携式CD播放器
-
原理框图

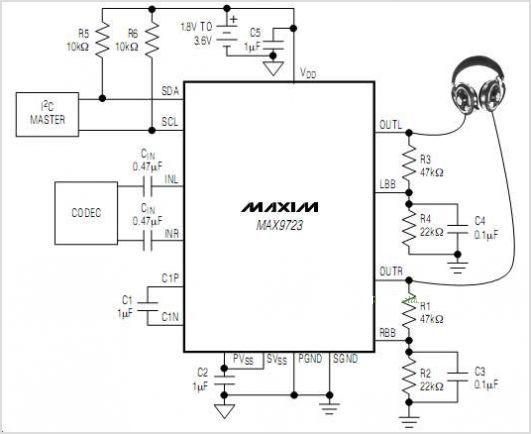

应用原理图
(1).jpg)
