概述：
CD7388CP是一片双通道的数字可预置均衡器电路，采用CMOS工艺制造。它提供5种不同的音响效果选择模式，即平坦/普通、摇滚乐、流行音乐、古典音乐和爵士乐。低频提升可加到任何一种模式中去，以增加音乐效果的多样性。CD7388CP提供2种键选择模式，即直接选择和循环选择。管脚设置和应用线路都进行了优化，以节省费用和便于PCB布图。
主要特点：
﹡较宽的工作电压范围
﹡低谐波失真和很高的信噪比（THD+N<0.02%,S/N>95dB）
﹡LED显示输出模式
﹡五种音响效果选择
﹡很少的外围元件
﹡低音提升功能
﹡直接或循环键选择功能
﹡双通道输出

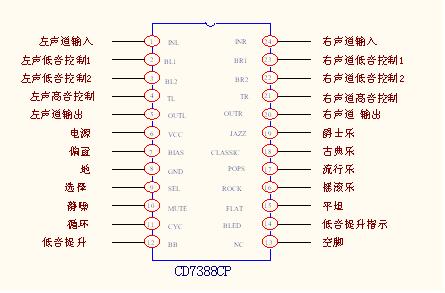

管脚排列:
管脚说明：
|
管脚号 |
管脚名称 |
说明 |
|
1 |
INL |
左声道输入端 |
|
2 |
BL1 |
左声道低音控制管脚1，在此脚与BL2之间接一只电容 |
|
3 |
BL2 |
左声道低音控制管脚2，在此脚与BL1之间接一只电容 |
|
4 |
TL |
左声道高音控制管脚，在此脚与左声道输出OUTL之间接一只电容 |
|
5 |
OUTL |
左声道输出端 |
|
6 |
VCC |
电源正端 |
|
7 |
BIAS |
偏置端，此脚与地（GND）之间接一只滤波电容 |
|
8 |
GND |
接地 |
|
9 |
SEL |
直接按键、循环按键选择控制端 |
|
10 |
MUTE |
静噪。在此端与地（GND）之间接一只电容，可消除模式转换时的噪声。 |
|
11 |
CYC |
循环选择端 |
|
12 |
BB |
低音提升控制输入端 |
|
13 |
NC |
空脚 |
|
14 |
BLED |
低音提升显示LED输出端 |
|
15 |
FLAT |
平坦模式显示LED输出端或直接设置输出端 |
|
16 |
ROCK |
摇滚乐模式显示LED输出端或直接设置输入端 |
|
17 |
POPS |
流行乐模式显示LED输出端或直接设置输入端 |
|
18 |
CLASSIC |
古典乐模式显示LED输出端或直接设置输入端 |
|
19 |
JASS |
爵士乐模式显示LED输出端或直接设置输入端 |
|
20 |
OUTR |
右声道输出端 |
|
21 |
TR |
右声道高音控制管脚，在此脚与左声道输出OUTR之间接一只电容 |
|
22 |
BR2 |
右声道低音控制管脚2，在此脚与BR1之间接一只电容 |
|
23 |
BR1 |
右声道低音控制管脚1，在此脚与BR2之间接一只电容 |
|
24 |
INR |
右声道输入端 |
.JPG)
功能描述:
CD7388CP是一块双通道带低音提升功能的数字可预置五种音响效果模式均衡器电路，它提供两种方式的按键方式选择功能，由SEL选择管脚来定义两种按键方式，选择方式请参见下表：
|
按键方式 |
SEL管脚电平 |
说明 |
|
直接按键 |
低电平 |
按“平坦”键以设置平坦模式 |
|
按“摇滚”键以设置摇滚模式 |
||
|
按“流行”键以设置流行模式 |
||
|
按“古典”键以设置古典模式 |
||
|
按“爵士”键以设置爵士模式 |
||
|
循环按键 |
悬空/高电平 |
…平坦→摇滚→流行→古典→爵士→平坦→摇滚… |
说明：1）无论在直接按键还是在循环按键方式下，低音提升操作都是一样的，即按BB（低音提升）键，将低音提升电路“开”或“关”。
2）在循环按键方式下，按一下CYC（循环）键，可进入下一种音响效果模式。
1．循环按键方式
如上表中所述，当SEL管脚为悬空或高电平时，进入循环按键方式。在这种方式下任何一种音响效果模式（平坦摇滚 流行 古典 爵士）可通过按CYC键来选择。在电源上电时，自动进行平坦模式；反复按CYC键时音响效果的选择按下列模式循环：平坦→摇滚→流行→古典→爵士→平坦→摇滚。按BB键来控制低音提升，电源上电时，低音提升关闭。
2．直接按键选择方式
当SEL管脚为低电平时，进入直接按键选择方式，可以通过直接按相应的键来选择您所喜欢的音响模式。即按“爵士”键，选择爵士乐模式；按“古典”键，选择古典乐模式，等等。必须注意的是，当电源上电时，进入平坦模式，低音提升与按键方式及所选择的音响效果模式无关，可在任何时候“开”“关”。
极限参数:
|
参 数 |
符 号 |
参数范围 |
单 位 |
|
电源电压 |
Vcc |
11.0 |
V |
|
输入电压 |
Vin |
0.3--Vcc+0.3 |
V |
|
工作温度 |
Topr |
0 -- +70 |
℃ |
|
储存温度 |
Tstg |
-40 -- +125 |
℃ |
电气参数:
（除非特殊说明，所有参数Tamb=
|
参 数 |
符 号 |
测 试 条 件 |
最小值 |
典型值 |
最大值 |
单位 |
|
工作电源电压 |
Vcc |
|
5.0 |
8.0 |
11.0 |
V |
|
工作电源电流 |
Icc |
Vcc=9.0V，Vi=0 平坦模式 |
|
4 |
|
mA |
|
最大输出电压 |
Vom |
Vcc=9.0V |
3.0 |
|
|
Vrms |
|
输出躁声 |
Vno |
Vcc=9.0V, Vi=0 带宽=400-30KHz |
|
|
20 |
uVrms |
|
总谐波失真 |
THD |
Vcc=9.0V, Vi=0.2Vrms, 带宽同上 |
|
|
0.02 |
% |
|
输入阻抗 |
Rin |
Vcc=9.0V |
50 |
60 |
|
KΩ |
|
输出阻抗 |
Rout |
Vcc=9.0V |
|
5.5 |
|
KΩ |
|
最大输入电压 |
Vi(max) |
Vcc=9.0V |
|
|
2.0 |
Vrms |
不同音响效果模式在不同的频率上有不同的增益，请参考下表：
|
音响效果 |
典型值 |
单位 |
||
|
f=100Hz |
f=1KHz |
f=10KHz |
||
|
平坦/普通 |
1.7 |
-0.8 |
-1.3 |
dB |
|
摇滚乐 |
10.0 |
1.5 |
7.0 |
|
|
流行乐 |
6.5 |
0.5 |
7.0 |
|
|
古典乐 |
6.0 |
0.5 |
1.0 |
|
|
爵士乐 |
10.0 |
1.2 |
3.3 |
|
|
平坦/普通+低音提升 |
8.5 |
0.7 |
1.0 |
|
|
摇滚乐+低音提升 |
11.0 |
2.0 |
7.0 |
|
|
流行乐+低音提升 |
9.5 |
1.0 |
7.0 |
|
|
古典乐+低音提升 |
9.5 |
1.0 |
1.0 |
|
|
爵士乐+低音提升 |
11.0 |
2.0 |
2.5 |
|
典型应用线路:
直接按键模式典型应用见图一；
循环按键模式典型应用见图二。
应用说明:
1.高音和低音的调节
不同的人总有不同的听觉爱好:本说明书给出的CD7388CP应用线路和有关参数是考虑了大多数的听觉爱好而设计的,然而也可以根据自己的不同听觉习惯来调整有关的参数.
2. 高音的调整
高音的调整通过改变分别接在TL- OUT 和TR-OUT端的两个电容来实现。
当电容增大时，高音的增益频响向频率的低端移动，反之，当电容值减少时，其频响曲线向相反的方向移动。
3.低音的调整
低音的调整通过改变分别接在BL1-BL2和BR1-BR2端的两个电容来实现。
当电容值增大时，低音的增益频响曲线向频率的低端移动，反之，当电容值减少时，其频响曲线向相反的方向移动。
.JPG)
注：0.068μf﹑1500pf的电容请用聚酯薄膜型。

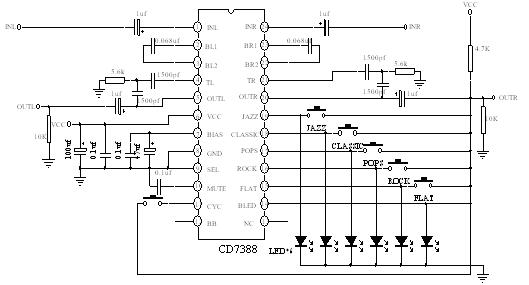

图一 CS7388CP直接按键模式应用图
.JPG)
注： 0.068μf﹑1500pf的电容请用聚酯薄膜型。

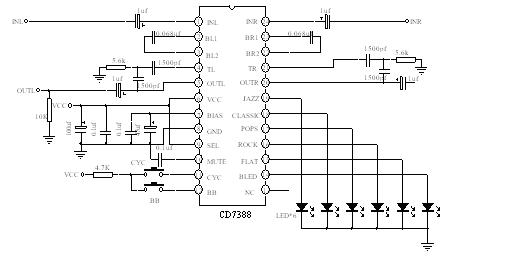

图二 CS7388CP循环按键模式应用图

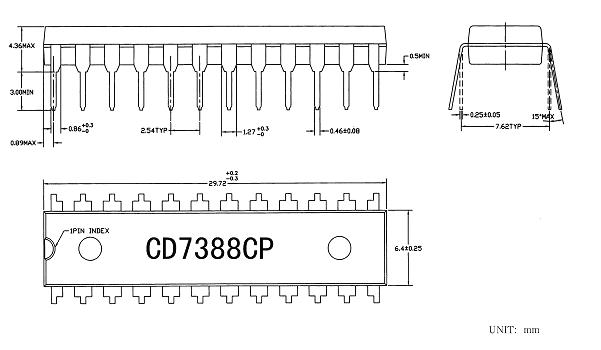

封装形式:
.JPG)
|
||||||||||||
 |
||||||||||||
|
||||||||||||
