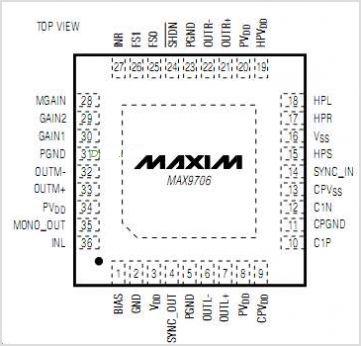

管教功能图（QFN-36）

MAX9706/MAX9707结合了3个高效D类放大器和有源交叉开关，提供立体声高通输出和单声道低通输出。由5V电源供电时，所有3个通道都能以1% THD+N为4负载提供最大2.3W功率。

 内部有源滤波器处理立体声输入(左声道和右声道)，送至立体声高通和单声道低通输出。交叉开关频率由引脚选择为4个不同频率，以适应多种扬声器配置。内置D类放大器具有低EMI扩频输出。无需输出滤波器。

 MAX9706使用Maxim拥有专利的DirectDrive耳机放大器，提供以地为参考的耳机输出，无需使用大容量隔直流电容。3.3V供电时，耳机放大器输出为16负载提供最大95mW功率，ESD保护到±8kV。

 MAX9706/MAX9707具有引脚设置增益、同步输入、输出，以及使电源电流降至1μA的关断模式。所有放大器具有杂音抑制电路。该器件可工作在-40℃至+85℃扩展工业级温度范围，采用热增强型36引脚(6mm x 6mm x 0.8mm)薄型QFN封装。

 关键特性

 向4负载提供3 x 2.3W功率

 内置有源滤波器，具有可调整交叉开关频率

 低EMI、扩频调制

 低至0.02%的THD+N

 高达75dB的PSRR

 DirectDrive耳机放大器(MAX9706)

 增强的杂音抑制功能

 输入和输出调制器同步

 低功耗关断模式

 效率高达90%

 节省空间(6mm x 6mm x 0.8mm)的36引脚、薄型QFN封装

 应用

 2.1扬声器解决方案

 台式PC

 多媒体监视器

 笔记本电脑音频方案

 便携式DVD播放器

 台式LCD TV

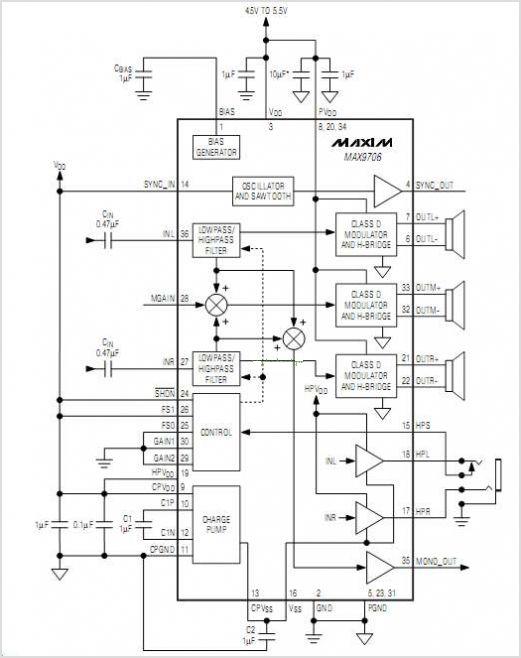

应用电路原理图
