飞兆半导体公司(Fairchild Semiconductor)8输入、6输出视频开关阵列FMS6502，具备业界领先的成本效益和节省空间特性，适用于消费和工业视频应用领域如车内娱乐系统、HDTV、平板显示屏和A/V接收器等。FMS6502比较同等的交叉点视频开关阵列提供更多的功能，并在单一器件中集成了模拟开关能力、输入钳位、偏置电路和线缆驱动器。FMS6502所占用的线路板空间约为分立式解决方案的一半，因此能大幅减少元件数目，同时简化设计。飞兆半导体第二代的视频开关阵列FMS6502 提供的集成度与前代的视频开关阵列技术相同，而灵活性更高。

FMS6502适用于标准清晰度(SD)、增强清晰度(ED)和1080i/1080p高清晰度(HD)视频信号，并具有0和6dB可选的集成线缆驱动器以驱动双视频负载。FMS6502的功耗在同类产品中最低，同时通过关断未用的输出端进一步优化系统功率。FMS6502的输入提供同步端钳位或偏置选项，以便处理同步或非同步的视频信号。同步端钳位选项可将输出同步端电平设置为300mV (同步视频)，而偏置选项则可在内部将输入偏置为1.25V的非同步中心信号 (Y、Pb、Pr)。采用紧凑型TSSOP-24无铅封装 。

FMS6502的主要特性及优势包括：

–– 开关的8个输入可任意连接到6个输出的其一，提供无与伦比的设计灵活性

–– 支持SD、ED和1080i/1080pHD视频信号

–– 具有I2CTM兼容数字接口，易于使用

–– 直接驱动75 Ohm线缆，无需外接元件

–– 0和 6dB可选的集成线缆驱动器，提高设计灵活性

–– 输入提供同步端钳位或偏置选项，可处理同步或非同步视频信号

–– 具有关断未用输出端的能力，从而降低功耗

–– 高集成度可大幅减少占用的线路板空间、元件数目及库存成本，同时加快设计速度、缩短上市时间

–– 易于使用的寻址方案简化多个FMS6502器件的级联，能够处理更大开关阵列

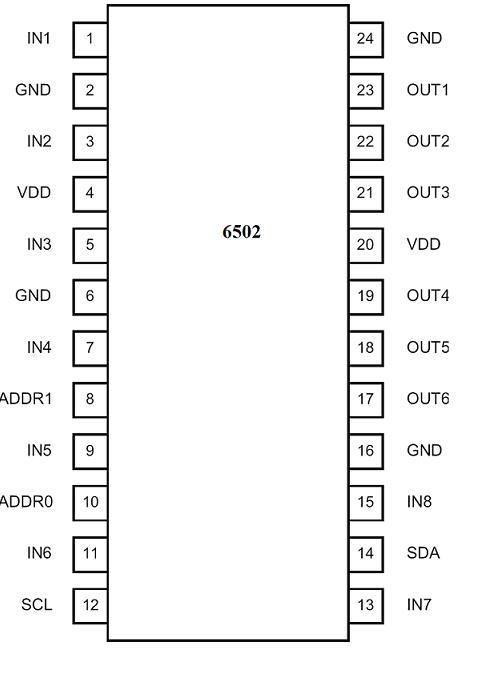

引出端排列

我司现在力推FMS6502国产兼容型号AX6502，详细的产品资料请查阅：http://www.szczkjgs.com/products_3592.htm
