产品概述

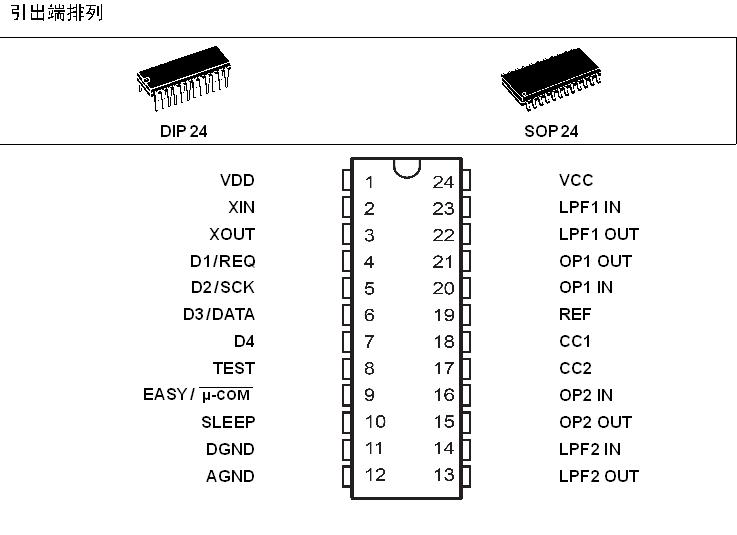

    M65831是一款混响处理芯片，该芯片应用于卡拉OK中。与同类数字延迟电路相比，本产品有较大的存储器。M65831可应用在高品质系统，适合于卡带录音机和微型音频系统。采用SOP-24/DIP-24封装，管教功能与PT2396完全兼容。

主要特点

l     内含A/D、D/A转换器，两个低通滤波器和48k位的存储器

l     低噪声（典型值−92dB）

l     低失真（典型值0.5%）

l     两种控制模式：EASY模式下并行数据控

制，μ-COM模式下串行数据控制

l     睡眠模式可以选择停止芯片工作

l     内置自动复位电路

典型应用

卡拉OK系统、TV系统或者电子设备中。

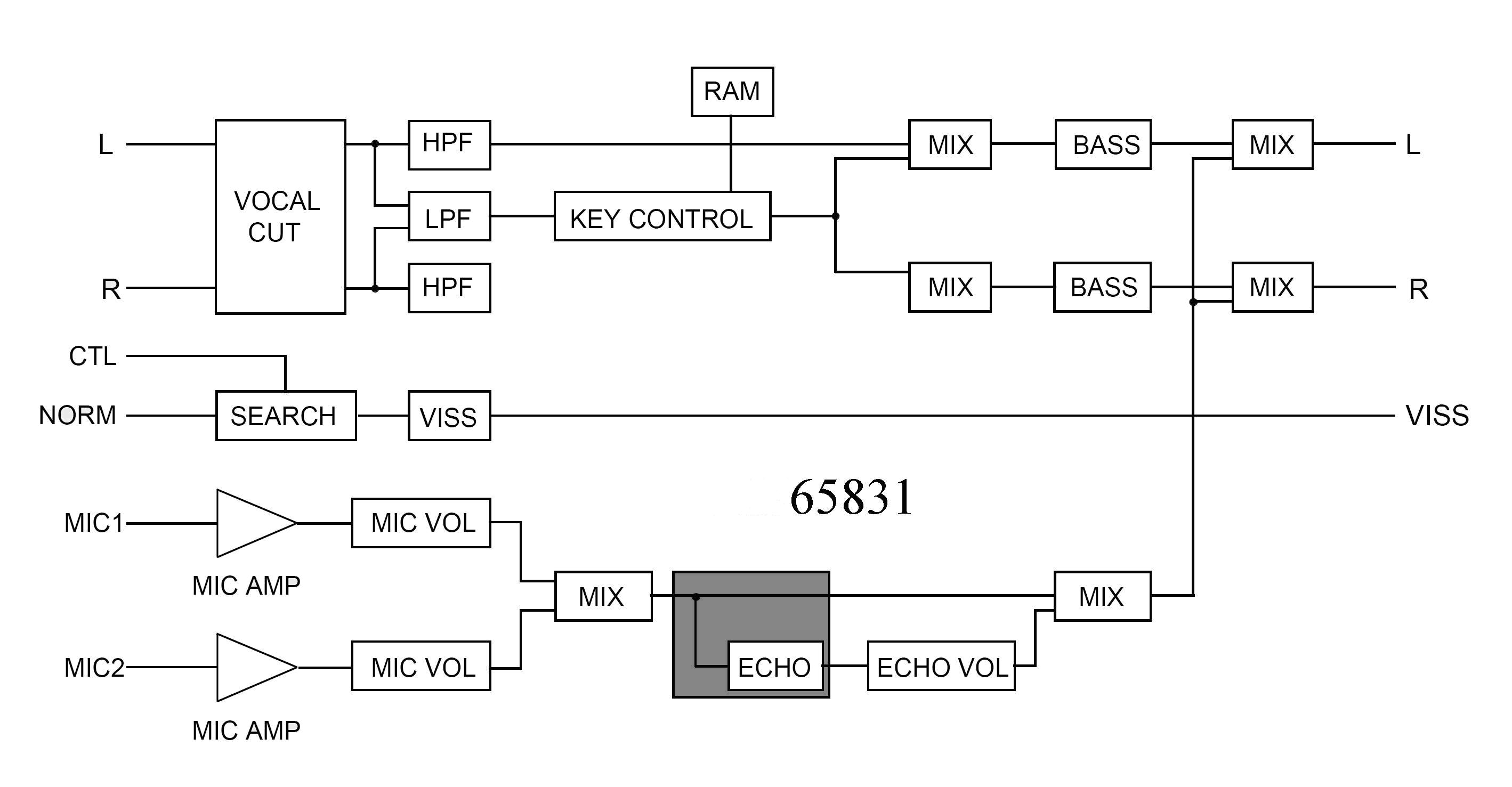

系统框图

原理框图

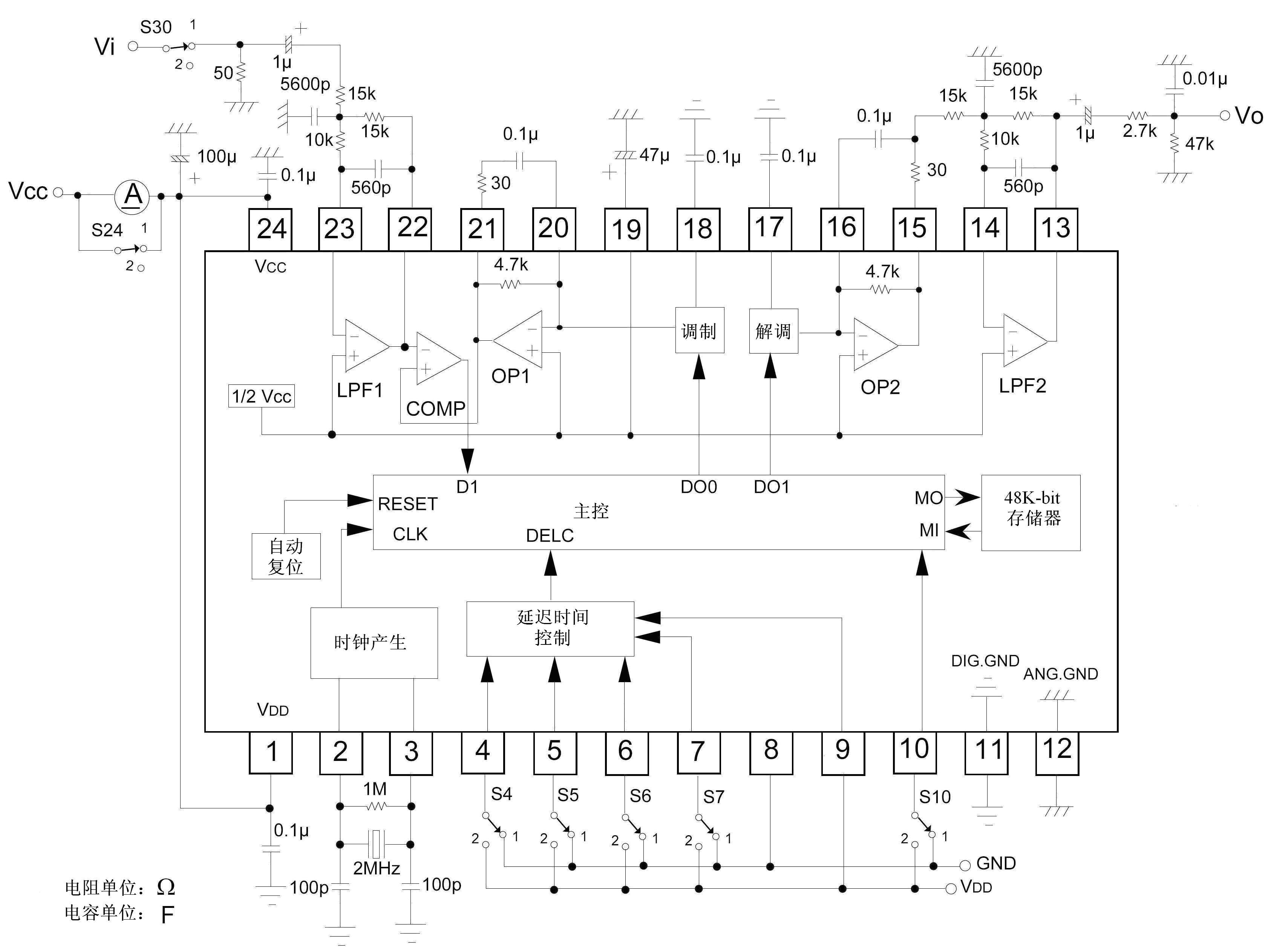

测试电路

应用线路图

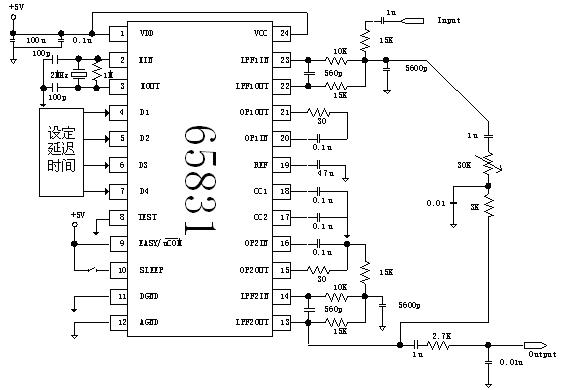

1  EASY模式

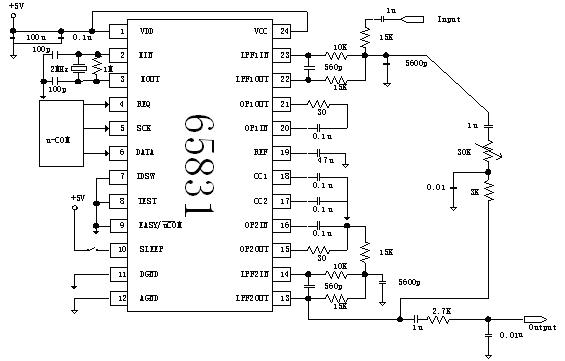

2  μ-COM 模式
