产品说明

描述

 TPA6132A2（有时称作 TPA6132）是 DirectPath™ 立体声耳机放大器，无需使用外部直流阻隔输出电容器。差动立体声输入和内置电阻设置器件增益，进一步减少了外部组件数。增益可以选择 –6dB、0dB、3dB 或 6dB。该放大器使用单个 2.3V 电源为 16Ω 扬声器提供 25mW 功率。TPA6132A2 (TPA6132) 提供独立于电源电压的恒定最大输出功率，从而为防声震设计提供了方便。

TPA6132A2 (TPA6132) 采用全差动输入，以减少音频源与耳机放大器之间的系统噪声拾取。高电源噪声抑制性能和差动架构增加了噪声抗扰度。对于单端输入信号，请将 INL+ 和 INR+ 接地。

该器件具有内置杂音抑制电路，可以完全消除开启和关闭期间的噼啪噪声干扰。放大器输出具有短路和过热保护以及 ?8 kV HBM ESD 保护，简化了终端设备符合 IEC 61000-4-2 ESD 标准的工作。

TPA6132A2 (TPA6132) 通过单个 2.3V 至 5.5V 电源供电，电源电流为 2.1mA 至 1?A。

 特性

• 采用 DirectPath™ 专利技术，无需输出偏置为 0V 的直流阻隔电容器
• 卓越的低频保真度
• 喀嗒/噼啪噪声抑制活动
• 电源电流通常为 2.1mA
• 全差动或单端输入
  • 内置电阻减少了组件数
  • 改善了系统噪声性能
• 2.3V 至 5.5V 电源提供恒定最大输出功率
  • 简化了设计以防声震
• 改善了 RF 噪声抗扰度
• 符合 Microsoft™ Windows Vista™ 要求
• 高电源噪声抑制
  • 在 217Hz 时为 100dB PSRR
  • 在 10kHz 时为 90dB PSRR
• 宽电源范围：2.3V 至 5.5V
• 增益设置：–6dB、0dB、3dB 和 6dB
• 短路和过热保护
• 8kV HBM ESD 保护输出
• 提供小封装
  • 16 引脚，3mm × 3mm 超薄 QFN

管教排列图

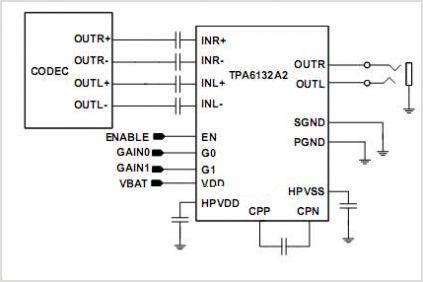

应用原理图

我司现在力推的PAM8901管教功能完全兼容TPA6132A2，详细的产品资料请查阅：http://www.szczkjgs.com/products_3590.htm
