AW8730超大音量/防破音/超低EMI/K类音响功率放大器IC电路特点及应用原理图介绍
发布时间:2010/10/8 21:54:00 来源:
概要
AW8730是一款采用高压工艺内部集成升压电路实现超大音量输出的K类音响功率放大器。在锂电池供电时,即使电池电压不断下降也能持续提供2W的输出功率,在便携式产品中达到震撼级的音效。独特的防破音(NCN)功能根据输出信号的大小自动调整增益实现舒适的听音感受。
AW8730采用一线脉冲方式控制,一线脉冲控制有两个状态,状态1的增益为12dB,没有防破音功能;状态2的增益为16dB,开启防破音功能。完善的保护功能有效防止芯片在异常工作状况下损坏;只需少量的外围应用元件,适合便携产品应用。
AW8730提供
特性
¨ 独创的K类音响功放结构
¨ 采用高压工艺
¨ 内部集成升压电路
¨ 当VDD=4.2V时,输出功率2W
¨ 具有防破音(NCN)功能
¨ 一线脉冲方式控制
¨ 优异的“噼噗-咔嗒”(Pop-Click)杂音抑制
¨ 过温保护、短路保护
¨ ±8KV HBM ESD
¨ ±400mA Latch-up
¨
应用
¨ 手机
¨ MP3/PMP
¨ GPS
¨ 数码相框

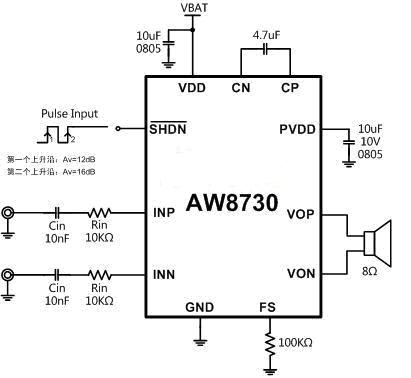

典型应用图
|
||||||
|
||||||
