概述

  YDA145作为便携机器用超小型D类放大器IC，是同类中最早的数字/模拟输入2.1W放大器，搭载了高音质、高效率的无滤波器喇叭驱动电路“纯脉冲直接喇叭驱动电路”，实现高水准的低失真率和低噪音性能。以前便携机器用的D类放大器IC，以扩大声音为目的，单声道结构，为使铃声和MP3格式等的立体音乐数据再生，需要2个集成电路。同时由于电源电压变化和喇叭反电动势的影响，容易产生音质下降的问题，音乐播放的音质不好。
  YDA145装载的“纯脉冲直接喇叭驱动电路”，能降低失真和噪音发生，直接驱动喇叭。与以前的便携机器用D类放大器IC相比，抑制失真和噪音性能提高了一个等级。并且适合便携机器上使用的小型喇叭的特性，实现驱动功能，电源效率与比以前的产品提高了10%以上，降低了电力的消耗。因有模拟信号输入，可容易地与以前的模拟放大器进行置换。
  YDA145的特征是non-clip输出控制功能，它可以探测当有超载输入信号时的输出信号夹子，并自动抑制输出信号夹子。而且非夹（non-clip）输出控制功能可以适应由于电池供应电压的降低而受影响的输出夹子。这不同于传统的AGC或者ALC电路。充放时间可以通过外部阻抗和电容来自由设定。
  独立的左，右通道的电源关闭功能在待机状态时为最小耗电。同时具备了作为扬声器输出终端的保护功能，超载保护功能，内部装置的过热保护功能，以及低供应电压故障的防止功能。HT6845管教完全兼容YDA145，而且功率更大，电压范围更宽（工作电压2.1V-6.5V）。

特点

・防削顶失真功能(Anti-Clipping Function, ACF)
・优异的全带宽EMI抑制性能
・免滤波器数字调制，直接驱动扬声器
・高输出功率(WLCSP)
3.4 W×1ch (VDD=5.0V, RL=4Ω, THD+N=10%)
0.9 W×1ch (VDD=3.6V, RL=8Ω, THD+N=10%)
・高效率
91% (VDD=5.0V, RL=8Ω, Po=1W)
88% (VDD=3.6V, RL=8Ω, Po=600mW)
78% (VDD=3.6V, RL=8Ω, Po=100mW)
・低THD+N：0.03% (VDD=3.6V, RL=8Ω, Po=0.4W)
・卓越的“咔嗒-噼噗”(Click-Pop)噪声抑制性能
・高信噪比SNR：94dB (VDD=3.6V, Av=18dB)
・低关断电流：0.1μA
・内置18dB恒定增益
・过流保护功能
・过热保护功能
・欠压异常保护功能
・无铅封装，1.45mmx1.6mm WLCSP-9

应用

・手机，移动电话，掌上电脑PDAs
・导航仪GPS
・PMP/MP4播放器，便携式游戏机
・数码相框
・便携式音箱

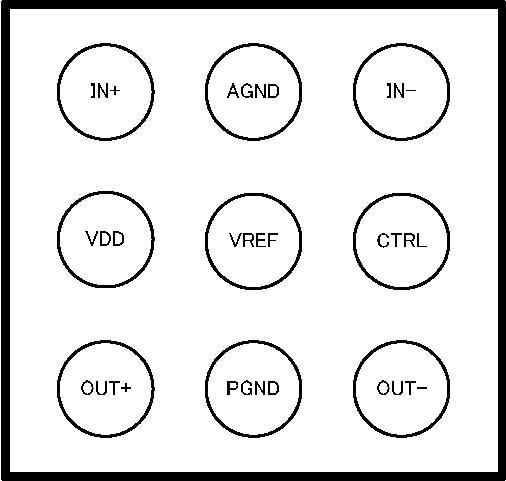

管教排列图

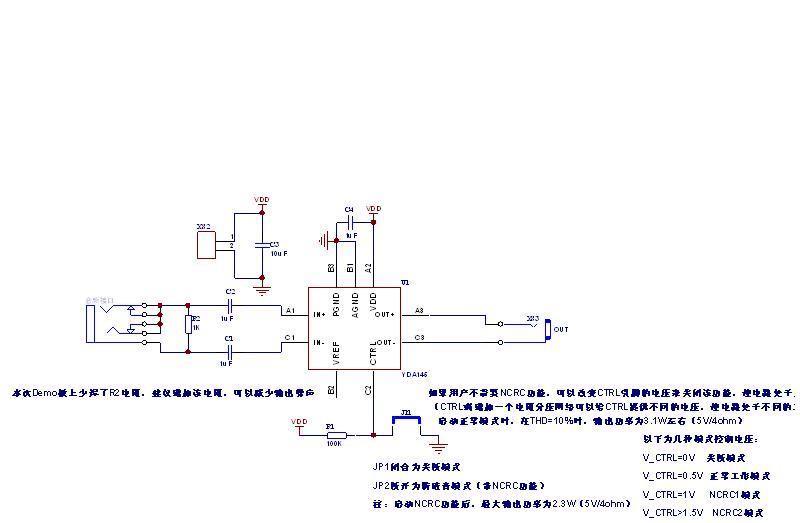

应用电路图

关于YDA145/HT6845的non-clip防破音功能（抗削顶(ACF)功能）说明请查阅：http://www.szczkjgs.com/news_show_144920.htm

详细的产品资料请查阅：http://www.szczkjgs.com/products_3555.htm
