概述
YDA144是一种D类音频功率放大器，最大输出功率为2.1W （RL= 4Ω ）× 2ch。 内部采用纯脉冲扬声器驱动电路，可减小输出信号失真，并减小信号噪音，实现了同类产品中高标准的低失真率和低噪音的性能。 此外，电路采用新型调制技术，输出无需滤波网络，简化了系统设计和降低系统成本。 实现了无削顶输出控制功能，可检测到由于输入幅度过大引起的输出信号削顶并自动衰减。此外，无削顶控制功能还可以检测到电源电压下降造成的输出削顶。这是区别传统的AGC （自动增益控制）或ALC （自动电平控制）电路。跟踪时间和释放时间可通过外部电阻或电容自由设定。独 立的声道关断控制功能使待机电流最小化。另外，该产品还集成了过流保护、过温保护和欠压保护功能等工作。电压2.2V-5.5V。 HT2144与其管教完全兼容。

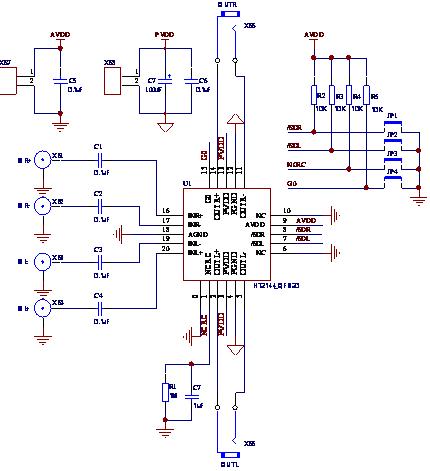

QFN-20应用原理图
.JPG)

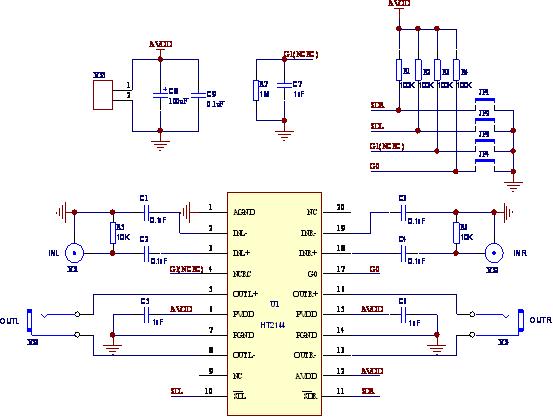

TSSOP-20应用原理图
.JPG)
说明: 1.增益设置 G0为增益选择端口，G0端接低电平增益为12dB；G0端接高电平增益为18dB。 2.4破音抑制功能 NCRC端跳线断开时启动防破音功能，抑制功率较大时导致的破音，有效地保证音质；当NCRC端直接接地时此功能关闭。注：启动防破音功能时，输出音量会变小。 3.声道关断控制 SDL、SDR左右声道关断低电平有效，当SDL和SDR端跳线闭合时为低电平，此时电路左右通道均处于判断状态，左右通道可单独进行判断控制。正常工作时，SDL和SDR端跳线断开。 4.信号输入 单端信号输入时，INL+接左声道信号，INL-接GND；INR+接右声道信号，INR-接GND（或INL-接左声道信号，INL+接GND；INR-接右声道信号，INR+接GND）。 差分输入时，INL+/INL-分别接左通道输入信号的正负端，INR+/INR-分别接右通道输入信号的正负端。
|
||||||
 |
||||||
|
||||||
