U2860B/U2860双通道电视系统FM伴音解调器IC应用电路原理图说明
发布时间:2010/9/5 14:04:00 来源:
产品概述
U2860是一款双通道FM 伴音解调器,能有效地处理所有TV FM 标准,即从4.5MHz 到6.5MHz(包括标准的M,B/G,I 以及D/K 制式).包含两路相同的电视伴音中频通道,每一通路含有一个限幅放大器,PLL FM 解调器和一个音频放大器。而且,电路还含有一静躁功能、静音开关以及内部稳压模块。该电路工作时无需调试,同时所需外围元器件少,采用5 伏电源,可用于TV 、VCR 以及其他多媒体用途中。AT2860与其管教兼容。
主要特点
双通道,免调试PLL FM 解调器,能自动锁定在所接收的伴音载波上;
可用于单声道和双声道应用中;
通过陶瓷滤波器输入伴音中频信号;
第二通道自动静音;
双通道静音功能;
5 V 电源,功耗低;
外围元器件少;
无铅封装SOP-14。
管脚排列图

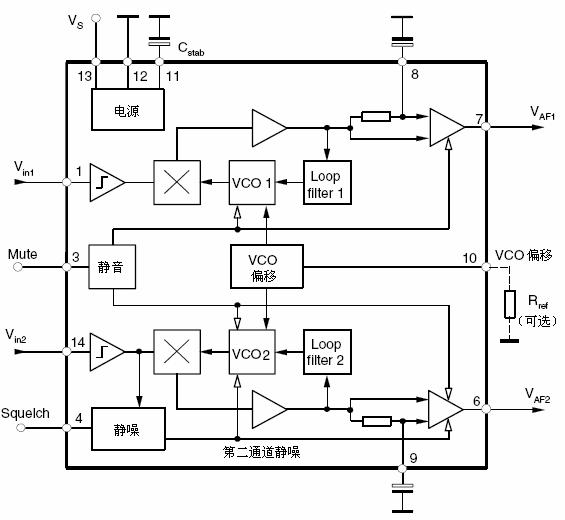

内部框图

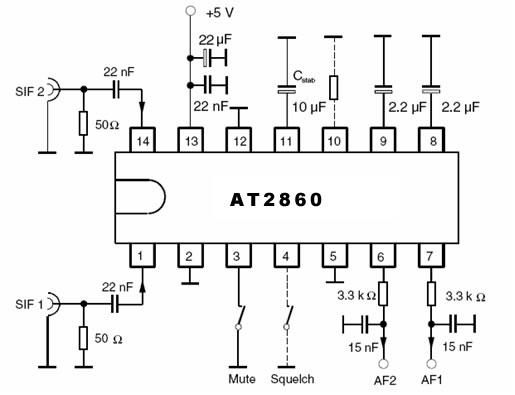

测试电路

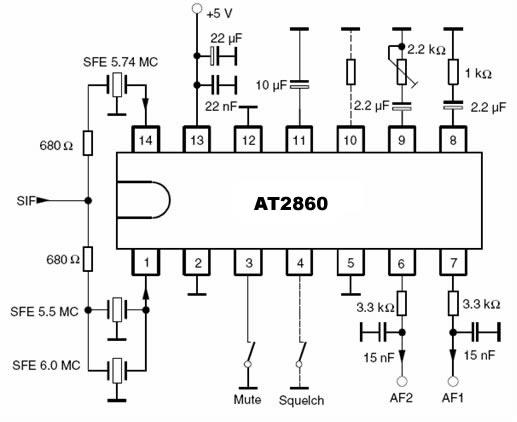

应用电路
详细的产品资料请查阅:http://www.szczkjgs.com/products_3565.htm
|
||||||
|
||||||
