产品概述
AX8703 是一款带I2C 音量控制的3 W 立体声D 类音频功率放大器，能够以D 类放大器的效率提供AB 类功率放大器的性能。采用D 类结构，AX8703 能够以高于85 ％的效率提供3 W功率。新型的无滤波器结构可以省去传统的D类放大器输出低通滤波器，从而节省了系统成本和PCB 空间，是便携式应用的理想选择。AX8703 工作电压2.5V-5.5V，采用SOP-16 封装。
主要特点
无滤波的D 类放大器，低静态电流和低EMI
在4 Ω负载和5 V 电源条件下，提供高达3W 输出功率
− 75 dB ～ + 24 dB 范围内的32 阶I2C 音量控制功能
高达90％效率
低THD，低噪声
短路电流保护
热保护
极少外部元器件，节省空间和成本

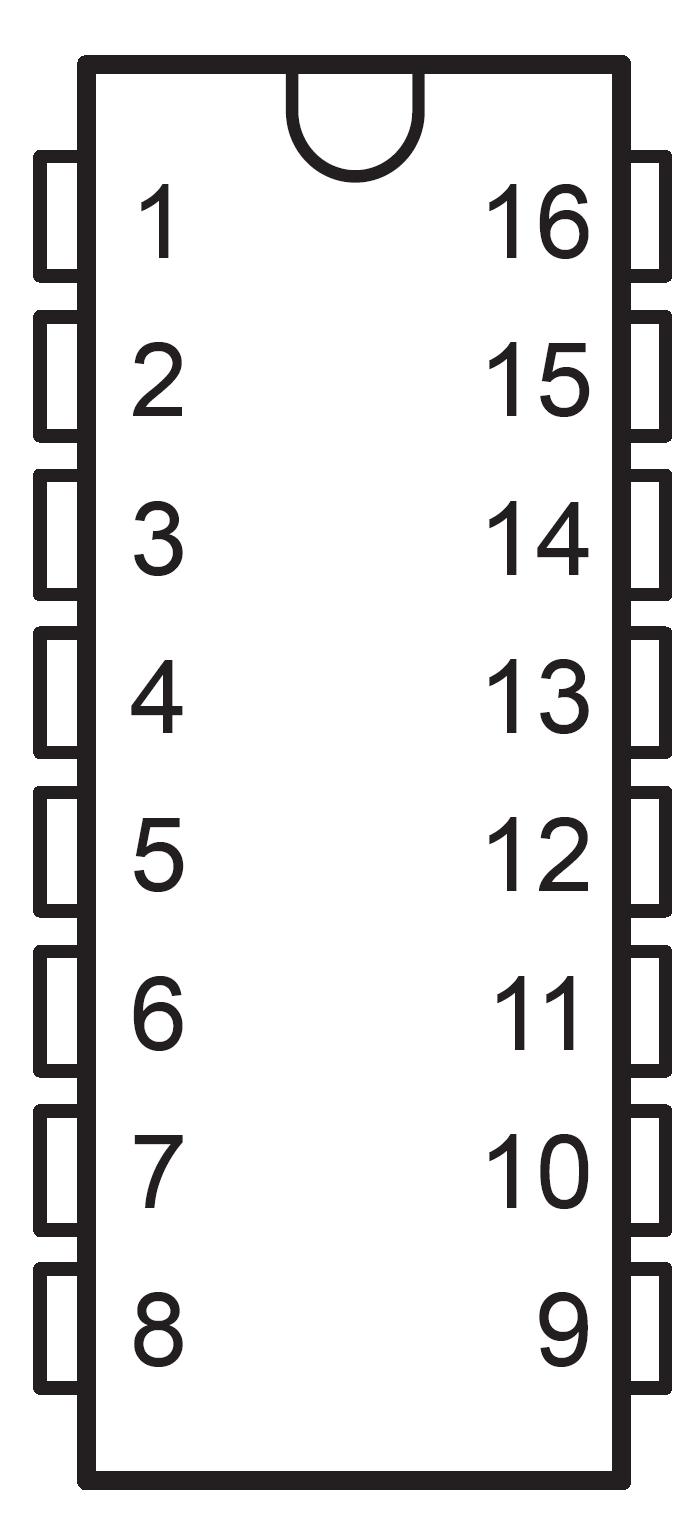

引出端排列
.JPG)
引出端功能
| 序号 | 符号 | 功能描述 | 序号 | 符号 | 功能描述 |
| 1 | ＋OUT_L | 左通道同相输出 | 9 | VREF | 内部模拟基准源，从VREF 连接一个旁路电容到GND |
| 2 | PGNDL | 左通道电源地 | 10 | INR | 右通道输入 |
| 3 | −OUT_L | 左通道反相输出 | 11 | GND | 模拟地 |
| 4 | PVDDL | 左通道电源 | 12 | SHDN | 系统关断控制（低电平有效） |
| 5 | VDD | 模拟VDD | 13 | PVDDR | 右通道电源 |
| 6 | INL | 左通道输入 | 14 | −OUT_R | 右通道反相输出 |
| 7 | SDA | I2C 总线数据输入端口 | 15 | PGNDR | 右通道电源地 |
| 8 | SCL | I2C 总线时钟输入端口 | 16 | ＋OUT_R | 右通道同相输出 |

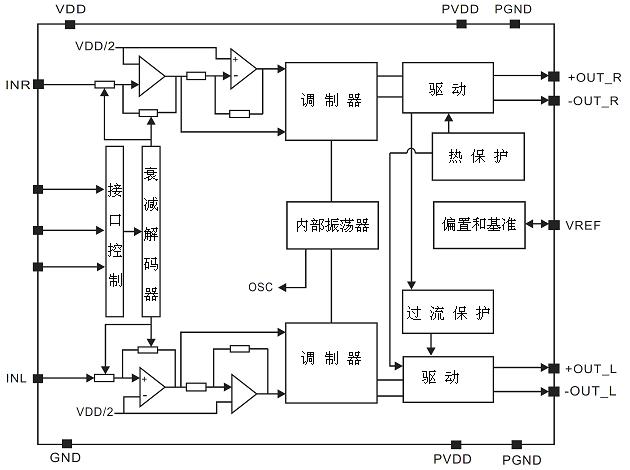

功能说明
.JPG)
应用线路图
使用注意事项
1）当AX8703 工作在无滤波器时，必须先接通扬声器再接通电源，否则容易对芯片造成损坏。
2）当AX8703 工作在无滤波器时，最好在连接到扬声器的引出口先套上一个铁氧体磁环，以减少可能的电磁干扰。
3）芯片的极限工作电压为5.5 V，最大工作电压为5.0 V。在电池工作时，应当注意，如果采用4 节新的普通干电池或碱性电池，其电压有可能会超过6 V，从而对芯片造成损坏，所以最好采用4 节充电电池，或是3 节碱性电池，其总电压不超过5.5 V。
4）由于芯片中的数字音量控制具有很大的增益，所以在增大其音量时要注意不要让输入信号过大而使信号产生削波限幅，甚至还可能使芯片损坏。
5）在测试时，如果无滤波器工作，采用纯电阻代替扬声器，所得到的测试结果会比采用扬声器作为负载时的结果为差，包括THD 的结果、效率测试的结果等。
详细的产品资料请查阅：http://www.szczkjgs.com/products_3581.htm
|
||||||
 |
||||||
|
||||||
