M62429串行数据控制的双声道电子音量控制器IC应用电路原理图说明
发布时间：2010/8/30 16:58:00 来源：
概述与特点
M62429 是一个双声道电子音量控制器，它由双线串行数据控制。内置参考电路能组成电子音量控制器，而可以使用较少的外围电路。采用SOP-8/DIP-8封装。
该电路的特点如下：
内置参考电路。
串行数据控制。
音量0 – 83dB(1dB/每级)
允许每个声道独立控制
低噪声和低失真度
Vno=5uVrms(ATT=-∞)
THD=0.01% Typ(Vo=0.5Vrms)
引脚排列

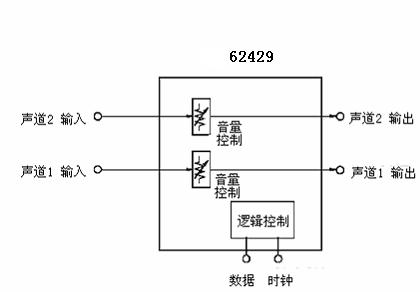

系统配置
.JPG)

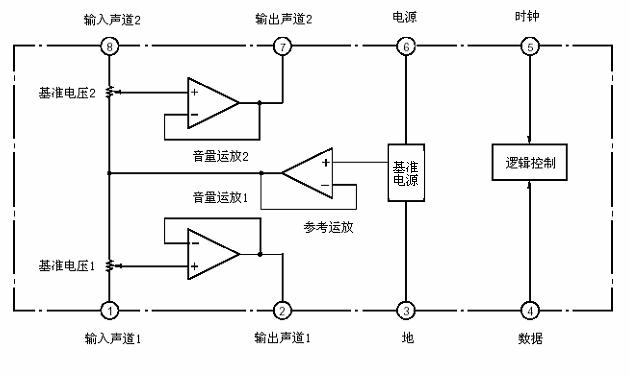

内部方框图
.JPG)

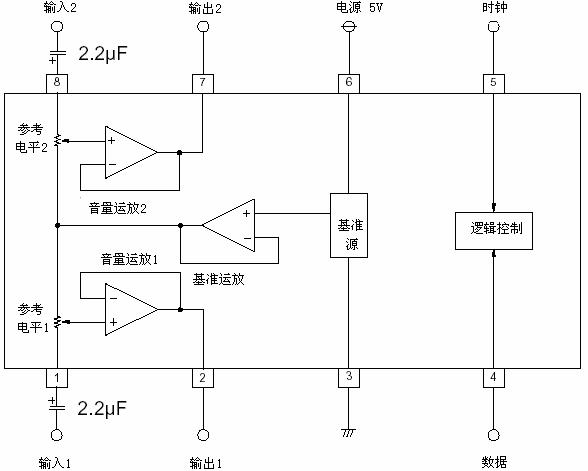

应用图
.JPG)
详细的产品资料请查阅：http://www.szczkjgs.com/products_3525.htm
|
||||||
 |
||||||
|
||||||
