产品概述

PAM8303/AX8303是一款高电源抑制比3W单通道D类音频功率放大器，采用差分输入消除噪声和RF调整。高达90％的效率，占据较小的PCB面积使其成为手持设备的理想选择。无滤波特性不要求额外的外部滤波器，更少的外部元件，更少的PCB区域，更低的系统成本，而且简化了应用系统设计。

PAM8303/AX8303具有短路保护与热保护特性。

主要特点

l     在1W，8Ω负载时达到90％的效率。

l     关机电流<1µA。

l     5V电源电压下，带4Ω负载输出功率3W，总谐波失真10％。

l     要求极少的外部元件。

l     无输入时超低噪声。

l     电源电压2.8V～5.5V。

l     短路保护。

l     过温关断。

典型应用

l     手机/智能电话

l     MP4/MP3

l     GPS

l     数码相框

l     电子字典

l     便携式游戏机

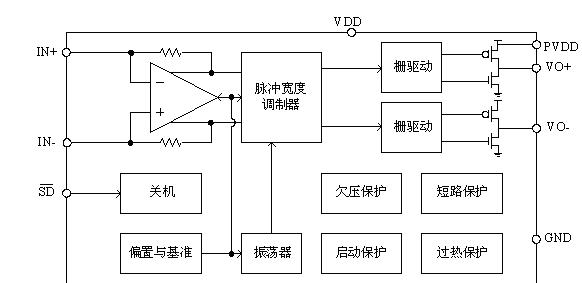

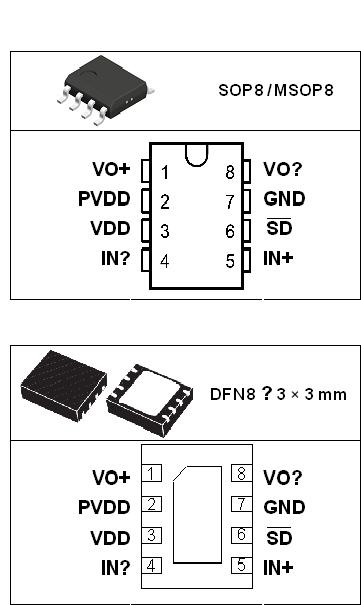

 引出端排列

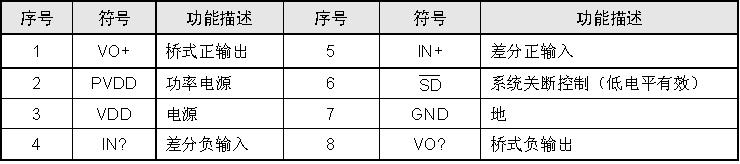

引出端功能

应用线路图

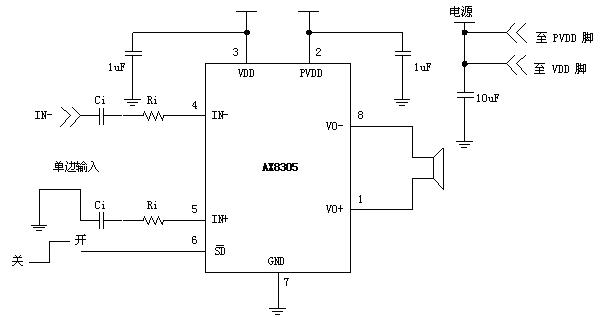

1  单边输入

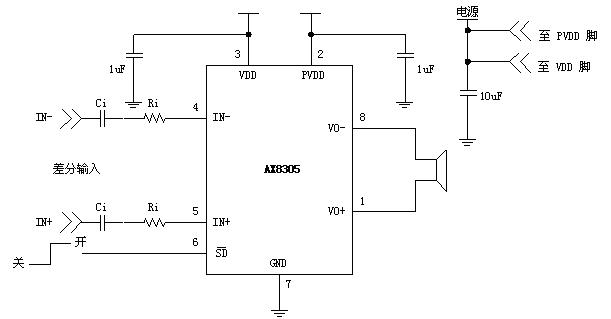

2  差分输入

如何减小电磁干扰（EMI）

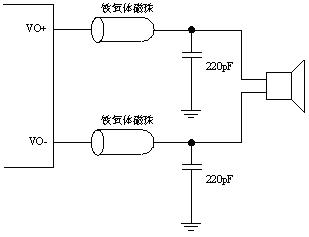

绝大部分的应用需要一个铁氧体滤波器，如图2所示。铁氧体滤波器降低1MHz附近或更高频率的EMI。当选择铁氧体滤波器时，应该选择一个高频高阻抗，低频低阻抗的滤波器。为了达到最好的EMI滤波效果，输出滤波器－铁氧体EMI滤波器应该被放置的尽量地靠近输出端，而且滤波器中用到的电容应该连接到系统地。

PCB版图指导

         1）接地

       推荐使用平坦地或分离地。不要使用一根引线连接功率地和模拟地。功率输出级的噪声电流需要被返回到输出噪声地而不能是其它任何地方。如果这些电流流到了其它地方，有可能进入到功率电压、号地等地方，或者更糟，产生循环或辐射噪声，任何一种情况都会降低放大器的性能。逻辑上返回输出噪声电流的输出噪声地同CLASS-D开关特性相联系必须连接到系统地。输入、参考的信号电流需要返回到真正的地上。这个地只连接到信号元件和GND引脚，GND引脚然后连接到系统地。

       2）电源线

       同地一样，VDD和PVDD需要被分别连接到系统电源上，所有的通路都应该尽量的短和厚。对于电源线来说，就像流水线一样，任何在流过通路上的瓶颈都可能导致放大器不好的性能。

3）元件分布

去耦电容，正如前面描述的，高频1µF去耦电容应该被放置在尽量靠近电源端（VDD、PVDD）。大的体电压去耦电容（10µF或者更大）应该被放置在靠近IC的PVDD端。输入电阻和电容应该被放置的非常靠近输入引脚。
