AX2028是一款驱动LED的恒流控制芯片，系统应用电压范围从12VDC到600VDC，占空比从0-100%。支持交流85V-265V输入，主要应用于非隔离的LED驱动系统。AX2028采用专利技术的恒流控制和补偿方法，使得LED电流从交流85V-265V范围内变化小于±5％。而且， AX2028采用专利技术的驱动结构，使得系统18W的LED日光灯方案中，在交流176V-265V范围内系统效率高于91％。在交流85V-265V范围内，AX2028可以驱动从3W到36W的LED阵列，广泛应用于E14 / E27 / PAR30 / PAR38 / GU10等灯杯和LED日光灯。封装形式：SOP-8

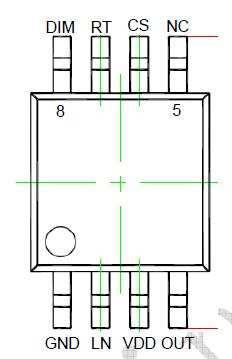

引出端排列

LED日光灯照明驱动方案详细解说

       AX2028可设计7W，9W，18WLED 日光灯，可以替代传统日光灯，本文介绍18W的T8日光灯设计应用，其它功率可类似设计。
      主要性能特点
􀂋 220V交流电直接输入，无需传统日光灯的启动器和镇流器
􀂋 非隔离控制，无需变压器。
􀂋 输出电流：390mA
􀂋 电流精度： AC 100V～250V 输出电流变化±5%
􀂋 转换效率：90%以上
􀂋 PFC: 0.9
􀂋 开关频率：67K
􀂋 通过PWD端可实现PWM调光
􀂋

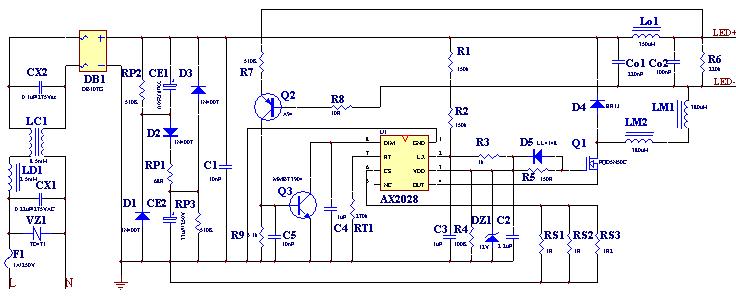

 电路图

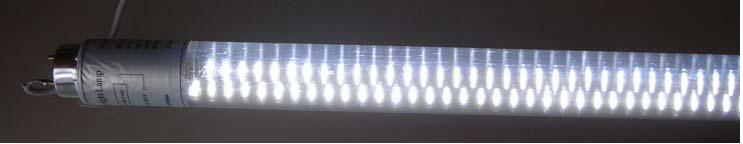

实物图
