产品概述

TSC2003是一款4线式阻性触摸屏控制电路。它也可以用于双电源检测,备选模拟输入测量,温度测量和触摸压力测量。

TSC2003 包含了一个内部2.5V的基准电路，该基准可以应用在备选输入测量, 电池监测, 和温度测量模式中。在掉电模式下，基准关闭以降低功耗。当在0.5V 到6V的范围内监测电池电压时，电源供电低至2.7V，内部基准仍可工作。

TSC2003采用小型TSSOP-16封装形式,可在–40°C+85°C 温度范围内工作。AR7603和TSC2003管教完全兼容

主要特点

l         工作电压为2.2V~5.25V

l         内部2.5V基准电压

l         电源检测(0V~6V)

l         芯片温度测量

l         触摸压力测量

l         I²C接口支持:标准,快速和高速模式

l         自动省电功能

l         TSSOP-16封装

应用

l         PDAs

l         便携式的设备

l         POS 终端

l         寻呼机

l         触摸屏显示器

l        手机

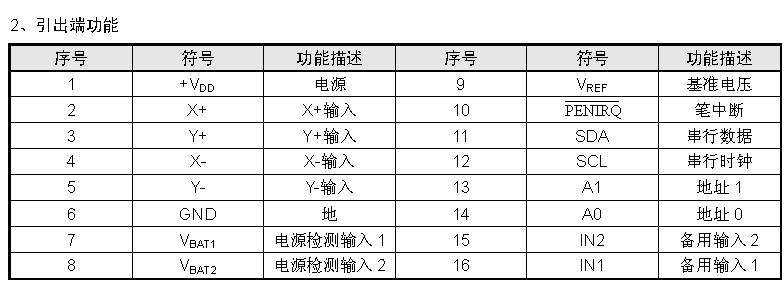

引出端排列和功能

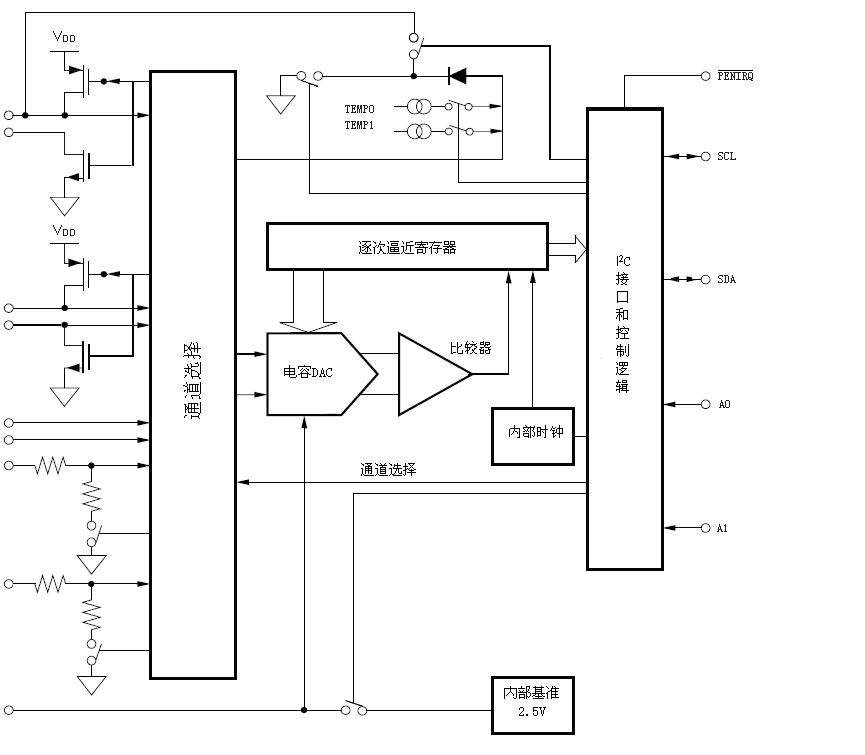

功能框图
