概述

       TPA2012D2是一款立体声无滤波器的D类音频放大器，可采取WCSP和QFN封装形式。它仅需要两个外部元件就可以工作。

TPA2012D2的每个声道都可以独立关断控制。使用G0和G1两个增益选择的引脚，可选择6，12，18或24dB的增益。高的PSRR和差分结构提高了它对噪音和RF整流器的抗噪性。除了以上特征外，快速的启动时间和小的封装尺寸使得2012成为小型手上设备和PDA的最佳选择。

TPA2012D2在5V电压下可以以1.4W/Ch的功率驱动阻抗为8Ω的负载，1.4W/Ch的功率驱动阻抗为4Ω的负载。提供热保护和短路保护。

特征

l         输出功率

在5V工作电压4Ω阻抗下为2.1W/Ch

在5V工作电压8Ω阻抗下为1.4W/Ch

在3.6V工作电压8Ω阻抗下为720mW/Ch

l         仅需要两个外部元件

l         工作电压范围：2.5V到5.5V

l         每个声道都有独立的关断控制

l         增益可在6，12，18和24dB中选择

l         电路内部在关断控制引脚上接有下拉电阻

l         高的电源抑制比：在217Hz下为77dB

l         快速的启动时间（3.5ms）

l         低的供电电流

l         低的关断电流

l         有短路保护和热保护

l         节省的封装：

2 mm X 2 mm NanoFree^TM晶圆级芯片封装（WCSP）

4 mm X 4 mm 带PowerPAD^TM的无铅方形无引脚扁平封装（QFN）

应用

l         无线或小型手上设备和PDA

l         便携式DVD播放机

l         便携式PC

l         便携式收音机

l         便携式游戏机

l         教学玩具

l         USB接口的扬声器

典型应用图及应用说明

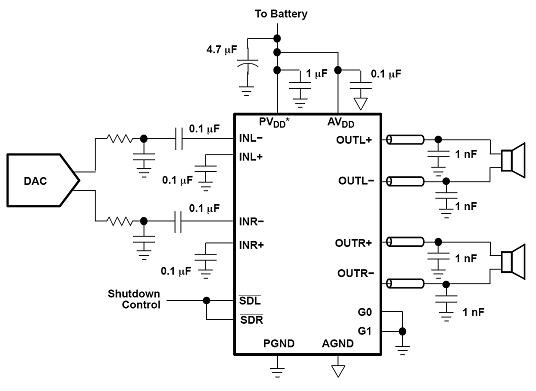

      典型应用线路

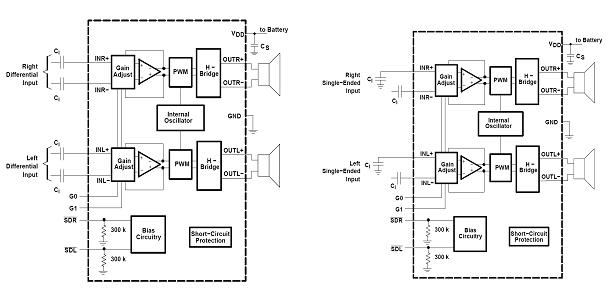

                                                                         带差分输入和输入电容的应用线路                 带单端输入的应用线路

无滤波器工作和磁环滤波器

  在有辐射的环境下如果设计没有LC滤波器或者频率敏感电路在高于1MHz的的频率下工作，可以使用一个磁环滤波器。这种滤波器在那些必须通过FCC和CE的电路非常有用。因为FCC和CE只测试高于30MHz的放射源。当使用磁环滤波器时，在高频下选择一个高阻抗的器件，低频下选择一个低阻抗的器件。另外，要根据磁环来确定适当的电流以防止输出信号的失真。

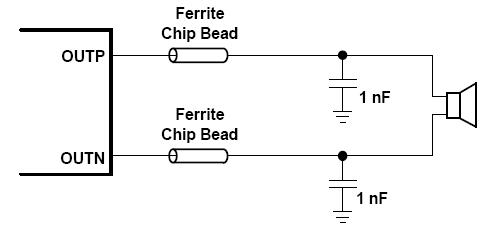

 如果电路对于低频(<1MHz)的电磁干扰比较敏感，或者放大器和喇叭之间有较长的导线，可以使用一个LC输出滤波器。下图是典型的磁环和LC输出滤波器。
