􀂌一． 概述

   LM4888/HT4888是一个双声道桥式输出音频功率放大器，工作电压5V，负载为4Ω时最大平均输出功率2.1W ，3Ω时为2.4W。并为用户提供3D增强模式(可选)来改善立体声效果。LM4888/HT4888有两个独立的耳机输入模式使能端(HP Sense和HP Logic)，输入逻辑电平阈值各不同,但都可以激活单端耳机模式同时使桥式输出模式无效。HP Sense 输入主要用于通常的立体声耳机插孔，HP Logic输入为标准的逻辑电平。此款音频功率放大器是为提供高质量的音频输出而设计的，而只需极少的外部组件。为简化音频系统设计，HT4888整合了双声道桥式扬声器放大器和立体声耳机放大器。
   LM4888/HT4888设有低功耗关断模式和过温关断保护模式；内部设有专用电路抑制上电噼啪声。􀅊

 二． 关键指标
 当VDD = 5 V，THD+N = 1% 时， 输出功率Po典型值：
 RL = 3Ω Po = 2.4W；
 RL = 4Ω Po = 2.1W；
  RL = 8Ω Po = 1.3W；
 负载32Ω，Po为75 mW，THD+N的典型值：0.01%
 关断状态电流典型值： 0.04μA
 电源电压范围： 2.7V ∽ 5.5V
 频率为217Hz时，PSRR的典型值：85dB􀂌

􀂲三． 非凡的特性
 独特的3D立体声增强效果
 二种耳机输入使能模式可选
 输出立体声耳机模式
 改进的“Click and Pop”抑制电路
 热关断保护电路
 小尺寸的QFN-24封装
 微功耗关断模式
  四． 广泛的应用
 手机
 多媒体监听器
 笔记本电脑、台式电脑
 便携式音频系统􀁛􀀑

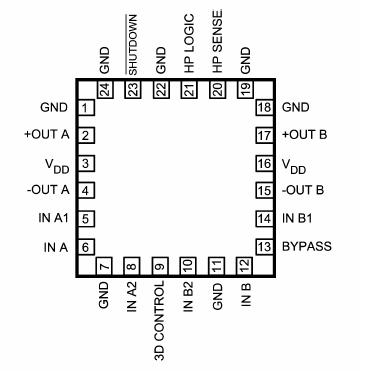

􀂄五． 芯片封装引脚分布

   六.3D增强
    LM4888/HT4888 有一个特征，3D 音频增强效应，用来扩展从一个立体声音频信号察觉到的声音级别。3D 音频增强改善了因系统规模或设备的限制，立体声左右喇叭相距太近时的两通道隔离度。
3D 效应需要由外部的一个RC 网络来启动。立体声喇叭输出和耳机输出有自己独立的RC 网络，因此3D 效应可以在每一种立体声输出之间独立设置。3D 效应量由R5 和C7 或者C3D ADJ 设定，减小R5 的值会增大3D 效应。增加电容的值（C7 和C3D）可以降低3D 效应的截止低频频率，高于该频率3D 效应就开始作用。

   在3D CONTROL 上加高电平将激活3D 效应，同时会引起增益的增大，倍增因数是(1 +20kΩ/R5)。如设R5 值为20kΩ，则3D效应激活时会导致增益增大到原来的(1 + 20kΩ/R5)2 倍或6dB。可感知的3D 量还与其它许多因素有关比如扬声器的位置以及离收听者的距离。因此使用者在应用中可以尝试多种R5 和C3D 的搭配来获得最佳的3D 效果，3D 效果没有好坏之分，对于每一个用户个体只有适合与不适合之分。同时注意，当3D 启动时，R3 和R4 代替了R2，R6 和R7 代替了R8。

 七.应用原理图

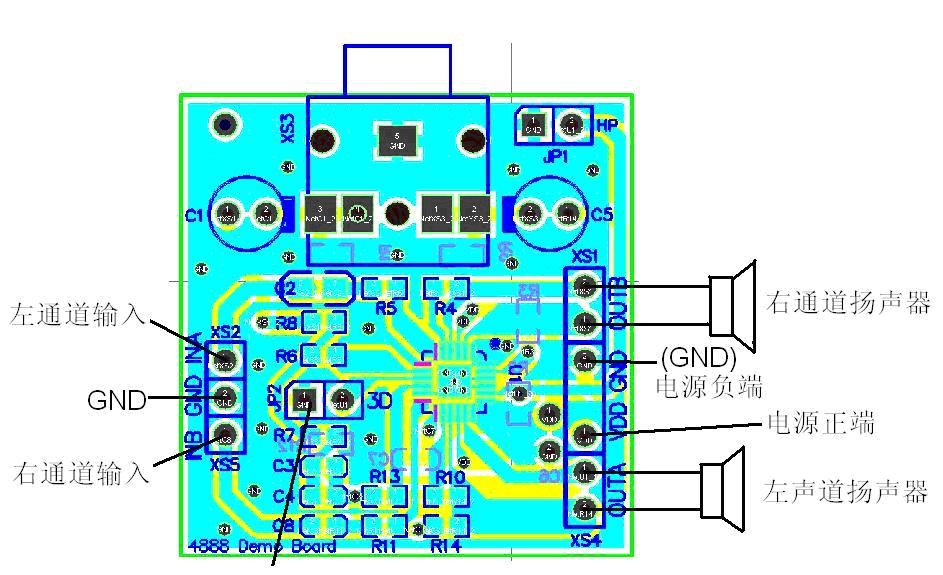

 八. 针对3Ω 和4Ω 负载的PCB 布局和供电稳定性考虑
     负载功耗与负载上压降以及负载大小有关。当负载阻值减小时，放大器输出引脚和负载之间的互连线阻抗（PCB 线轨和导线）的功耗不容忽视。冗余的线轨电阻引起电压降，功率消耗在线轨上，负载达不到额定功耗。例如，0.1Ω 轨迹电阻将输出到4Ω 负载上的功耗从2.1W 减少到2.0W。负载功率减少的问题随负载阻抗的降低而更加恶化。因此，为了保持最高的负载消耗和最大的输出电压摆幅，连接输出管脚到负载的PCB 线轨越宽越好。
    电源电压调制稳定性差会影响最大的输出功率。较差的电源调制输出电压将随着负载电流的增加而降低同时还引起摆幅的降低，输出信号削顶，减少的输出功率。甚至当调制电源非常稳定时，线轨电阻产生跟不稳定电源一样的效应。因此，使电源线轨尽可能的宽能有助于保持输出电压满摆幅。
