PT2353卫星低音炮3件式喇叭系统2.1声道电子分频器IC应用电路原理图说明
发布时间：2010/8/18 18:06:00 来源：
PT2353是3件式扬声器系统电子分频器，内含三个声道的电子音量控制器，两声道二阶高通滤波器，及一个由两声道混音成单音的二阶低通滤波器。PT2353整合了复杂的电子式音量及电子分频器功能，又不需要微处理器控制，是特别为高品质3件式音响系统而设计。广泛应用于AV音响器材，迷你组合音响，汽车音响，多媒体音响等。
该电路的特点如下
供应电压：5~9V；
内含两组独立控制的音量控制器，控制范围：0～-60dB；
两声道二阶高通滤波器+两声道混音成单音的二阶低通滤波器；
分频点可由外部被动元件调整；
音量控制为UP/DOWN按键式，不需要MCU控制；
内含3D音效功能及响度功能。

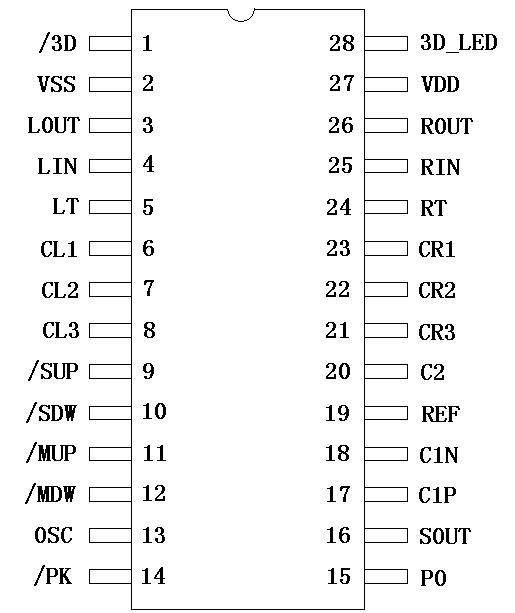

引脚图

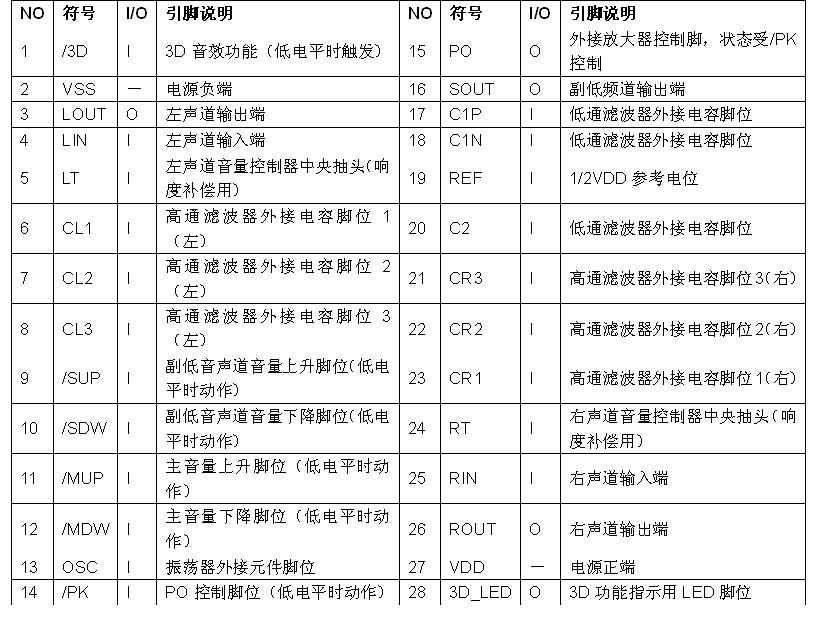

引脚说明
.JPG)
