本文介绍一款低电压多功能小功率功放集成IC的应用原理---AX4853，兼容市场上的LM4853/SSM2250/MS6853。由于既可以提供单声道1.5W功率和90mW立体声耳机驱动，故适用于台式、便携式或掌上电脑(组成多媒体电脑)、声卡、通信用耳机、双向通信设备、游戏机等的信号放大用。
功能特点
AX4853是一个单声道音频功放，有BTL和SE两种工作模式。在电源电压5V，总谐波失真小于1%的情况下，BTL模式驱动4欧姆负载可提供功率1.5W，SE模式驱动32欧姆立体声耳机每个通道可提供95mW功率。BTL和SE模式可随意转换，非常适合需要高性能，低噪声音频功放，又有扬声器和耳机两种输出模式的系统。增益可外部调节，内置温度保护和开启噪声消除电路，具有比较低的关断电流。
l VDD=5V，THD+N<1%，BTL输出功率：
RL=3Ω，1.9W（典型值）
RL=4Ω，1.5W（典型值）
RL=8Ω，1.1W（典型值）
l VDD=5V，THD+N<1%，SE模式驱动32Ω负载耳机输出95mW功率 （典型值）
l 关断电流 18µA（典型值）
l 工作电压 2.4V到5.5V
特点
l 可选的SE模式
l 防噪声设计和温度保护
l 超低关断电流
l 增益外调
l MSOP-10封装
应用
l 手机
l 便携式电脑
l 便携式音频系统
l 游戏机
管脚封装图
.JPG)
典型应用电路
耳机功能
AX4853有耳机控制输入端HP_IN，该端口输入逻辑高电平电路工作在SE模式，输入逻辑低电平电路工作在BTL模式。

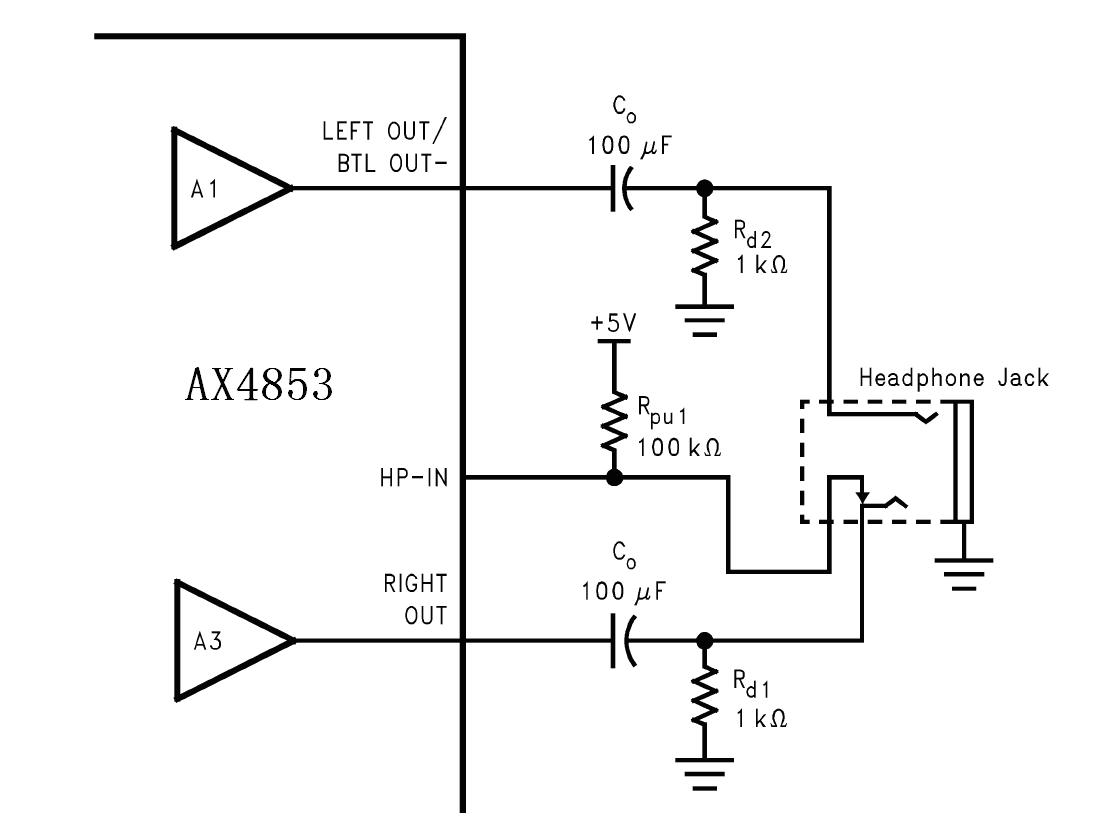

下图是4853耳机功能控制应用图，RPU1和RD1分压设置HP_IN输入端在没有耳机插入耳机插座时大约50mV，这个逻辑低电平使4853工作在BTL模式。当耳机插入系统时，RPU1使得HP_IN和VDD连接，4853将从BTL模式切换到SE模式，放大器输入驱动耳机负载，RD1和耳机负载并联，但是RD1和RD2对电路的输出能力几乎没有影响，因为典型的耳机负载是32欧姆。
.JPG)
上图也同时表明了耳机插孔的连接关系，耳机插孔被设计成3线的插座，在插座的顶端和环中各承载了一个立体声输出信号，在孔口处有地回路。在耳机插入时，HP_IN和另一个信号输出端断开使电路进入SE模式。
为了电路能平稳的进行模式切换，连接HP_IN和RPU1在耳机插座的右声道输出端上是很重要的，这个控制端使得左声道开路。如果连接HP_IN和RPU1在耳机插座的左声道输出端上，可能会出现预想不到的状态转换。
|
||||||
 |
||||||
|
||||||
