AX3005是一款用于驱动桥接立体声扬声器、每声道10W的高效D类音频放大器。它可以驱动低至8Ω的立体声扬声器。当播放音乐时，由于AX3005的高效率，因此不需要额外的散热片。放大器的增益由两个增益选择端控制。可选的增益包括15.3、21.2、27.2和31.8 dB。电路具有输出短路保护功能，可防止输出端到电源、地及其它输出端的短路。热保护功能可保证芯片不会超过最大结温。本文就其产品特点及应用原理进行说明

主要特点

l         在17V工作电压、16Ω负载时输出功率为10W/声道

l         在13V工作电压、8Ω负载时输出功率为10W/声道

l         D类放大器，效率可达92％，不需要额外的散热片

l         工作电压范围：8.5V到18V

l         四个可选择的固定增益

l         差分输入降低共模噪声

l         ELQFP48和HSOP28封装

l         热保护和短路保护

   典型应用广泛应用于LCD显示器、电视、便携式PC

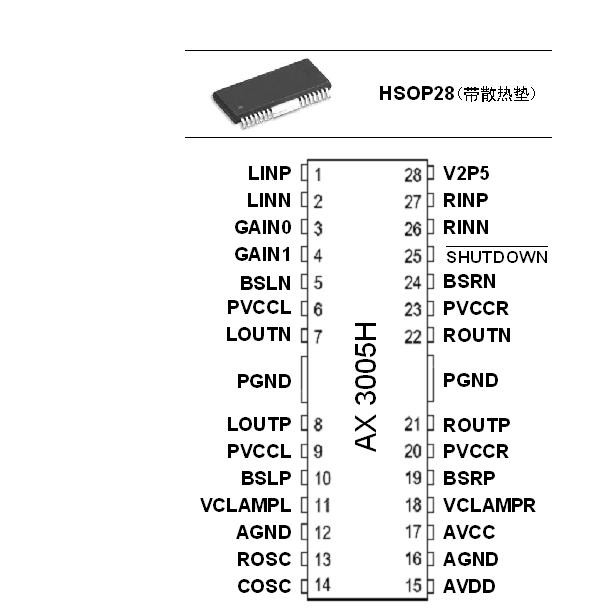

引出端排列及应用原理图
