HTA3337是一款高效率D类音频功率放大器，在28V供电环境、总谐波失真加噪声（THD+N）为10%的条件下，可稳定持续输出100W/4Ω的功率。

该芯片内置关断控制模块，能够将待机状态下的电流降至最低，最大限度降低待机功耗；同时，其还整合了短路防护、过热防护以及电源欠压异常防护等多项安全保护功能。

除此以外，为有效抑制EMI，HTA3337配备了先进的扩频功能。采用成本经济、体积小巧的铁氧体磁珠即可满足EMC要求。

HTA3337还具有防削顶失真（ACF）输出控制功能，可实时检测并抑制两类常见的输出削顶问题：一是因输入的音乐、语音信号幅值过高而引发的输出信号削顶失真（即俗称的“破音”），二是因电源电压下降而导致的输出削顶现象。这一功能不仅能显著提升音频播放音质，为用户带来舒适的听音体验，还能对扬声器起到有效保护，避免其因过载而损坏。

特点

•

• 输出功率

  75W (VDD=24V, RL=4Ω, THD+N=10%)

  100W (VDD=28V, RL=4Ω, THD+N=10%)(峰值)

• 单电源系统，4V-32V宽电压输入范围

• 低静态电流：9mA (VDD = 24V, 带 LC 和负载)

• ACF防破音功能可选

• MUTE功能

• 功率限幅器功能

• 扩频功能，免电感滤波

• 模拟差分/单端输入

• 保护功能：过流/过热/欠压异常和短路保护

• 无铅无卤封装，ETSSOP20

应用

条形音箱、无线智能音箱、便携式音响、消费类音频应用、拉杆音箱、LCD电视/监视器等。

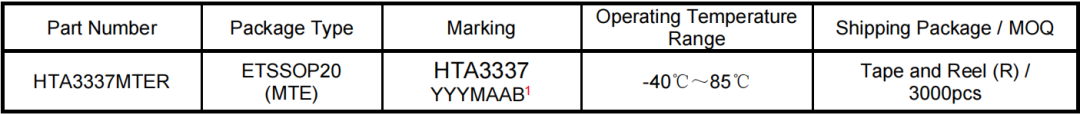

订购料号信息

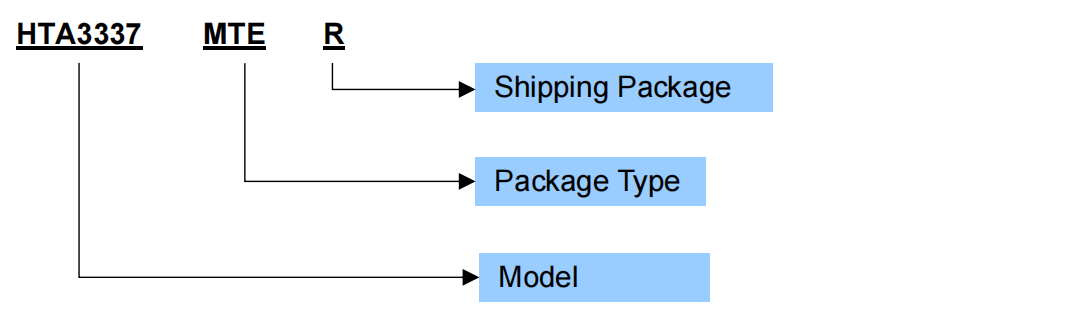

 Part Number

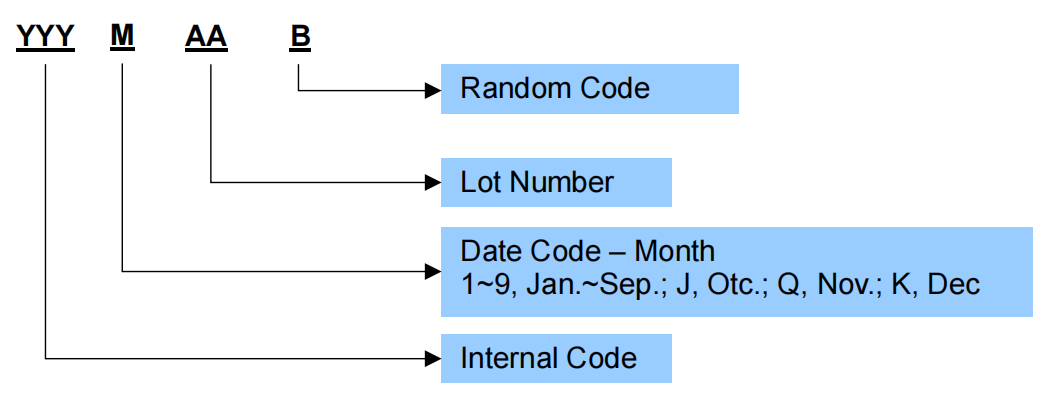

 Production Tracking Code

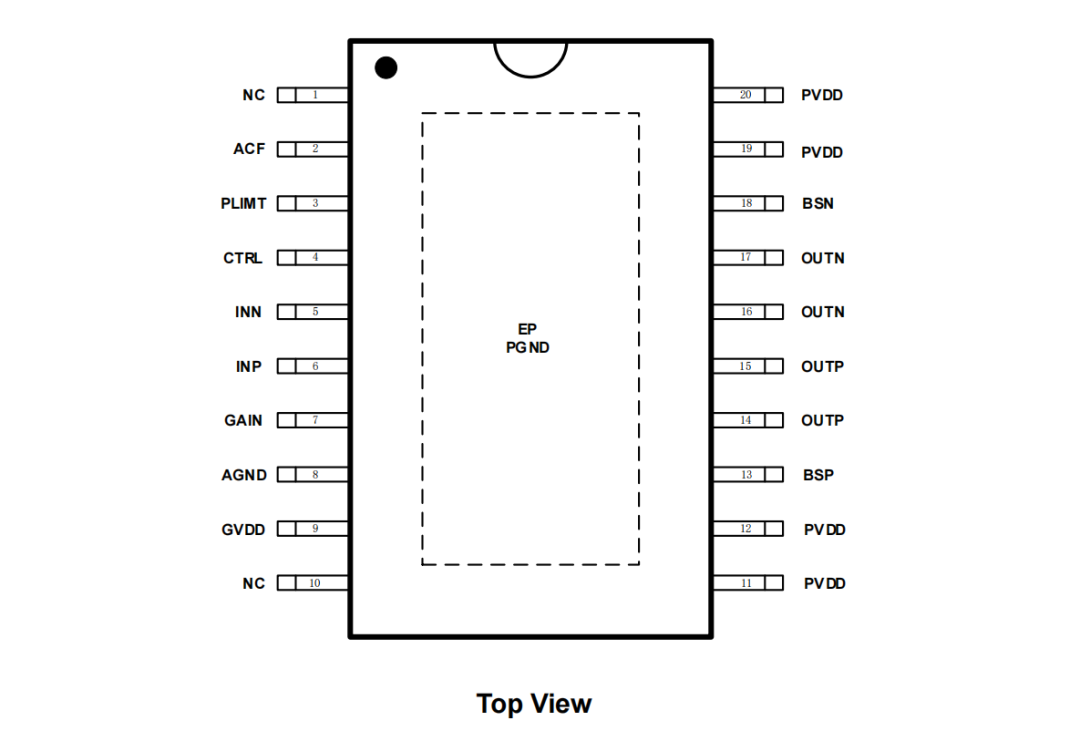

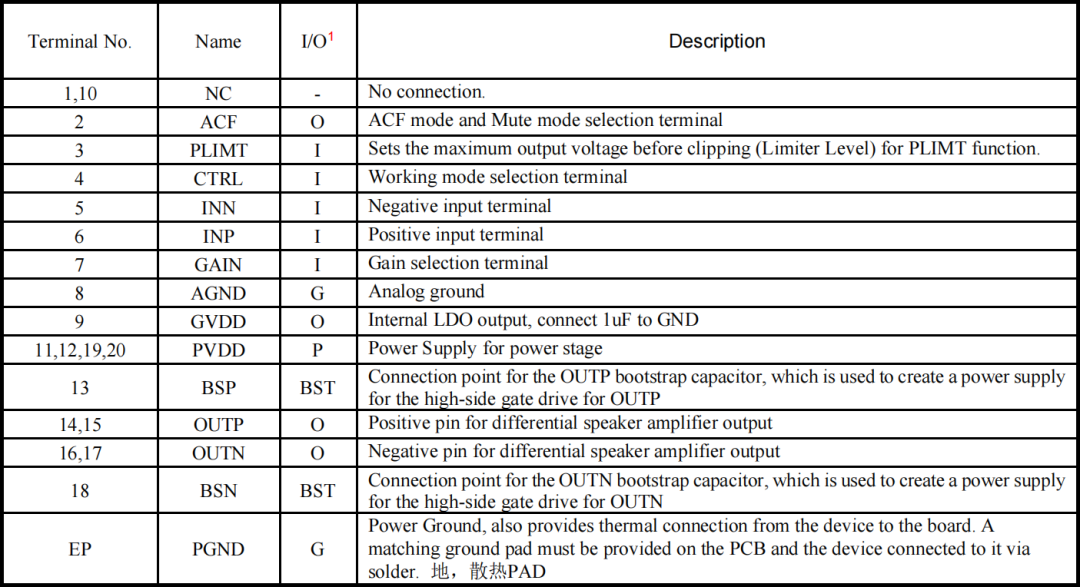

引脚图

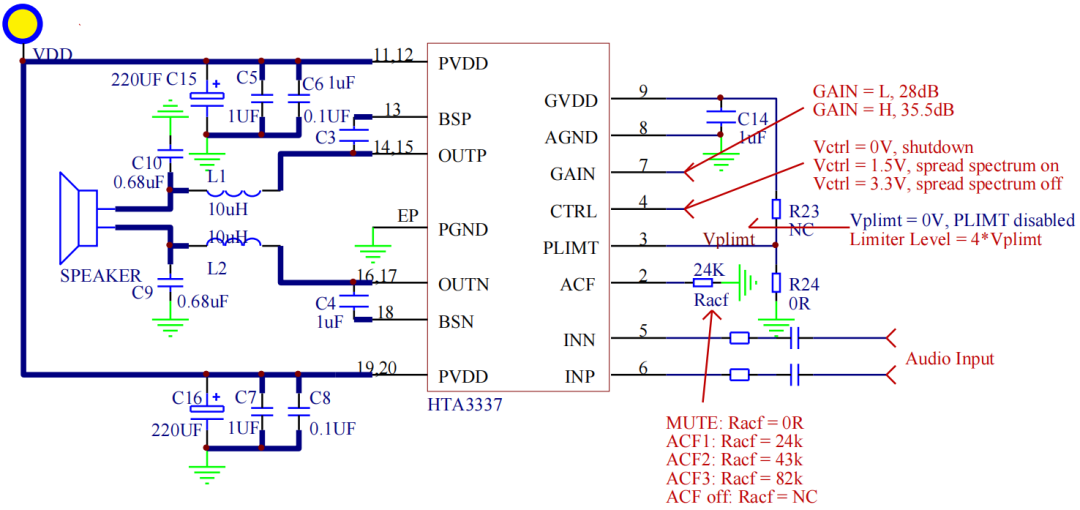

原理图
