产品概述

ET6144是一款专为LED矩阵显示系统设计的恒流驱动控制芯片，旨在满足家电及便携设备对高集成度、多像素点精细控制的显示需求。其核心设计背景源于市场对中小型点阵屏在亮度均匀性、功耗控制及空间利用率上的严苛要求，通过集成化方案替代传统分立驱动电路，显著简化系统设计复杂度。

该芯片具备12路独立恒流驱动通道，每路输出电流最高达50mA，可稳定驱动最大12×12 LED点阵。产品亮点在于支持整体输出电流32级可调，单点256级PWM可调，赋予显示内容细腻的灰度表现力。其采用标准I²C通信接口，支持连续读写功能，配合内置RC振荡器（默认1MHz±10%）及自动消隐电路，在确保高刷新率的同时降低显示残影。芯片提供QFN32（4×4mm）、SOP32（7.5×21mm）、LQFP32（7×7mm）三种封装，适配不同空间约束场景。

ET6144主要面向白色家电控制面板（如冰箱、洗衣机状态屏）、小家电交互界面（咖啡机、空气净化器）及智能设备显示单元（便携音响、玩具LED矩阵）。其低功耗特性（关断电流仅2μA左右）与-40℃至+85℃的宽温工作范围，特别契合电池供电设备及严苛环境的应用需求，为紧凑型电子设备提供高效可靠的显示驱动解决方案。

产品特性

• • 12路恒流驱动，输出电流最大50mA

• • 支持1～12扫应用，最大应用点阵12×12

• • 每点支持256级辉度调节

• • I²C通讯接口

• • 内置RC振荡（默认值1MHz±10%）,刷新频率高

• • 内置上电复位电路,内置自动消隐电路

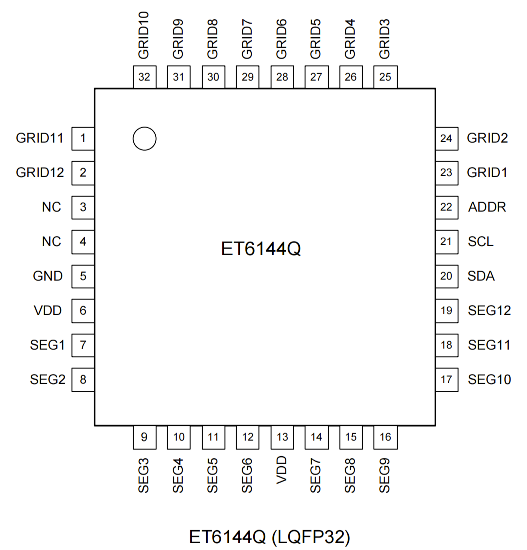

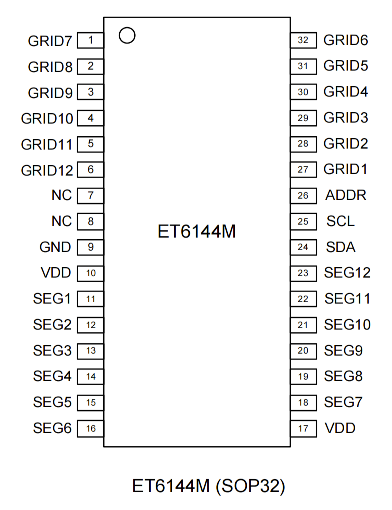

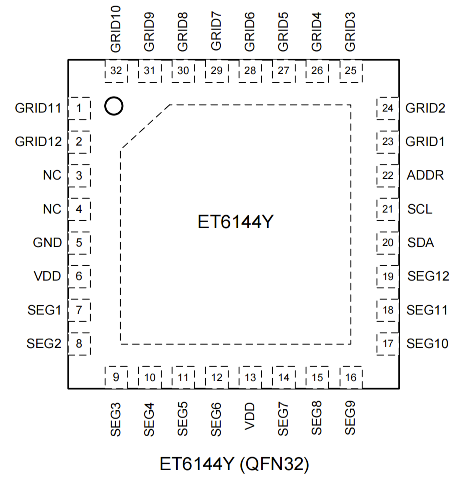

管脚定义

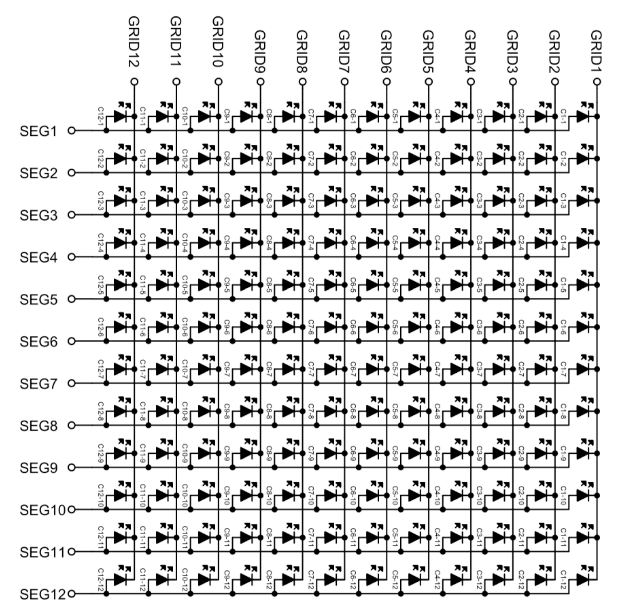

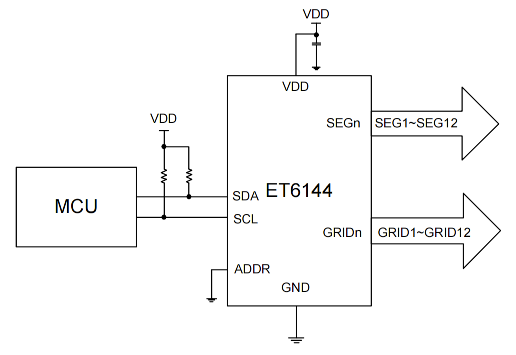

典型应用
