引言

目前户外大功率蓝牙音箱采用3-4节锂电池或12V铅酸电池为主要电源、由于电压的限制，音箱的输出功率很难有实质的提升。超过50W的功率现阶段市场上主要采用升压FP5207+TPA3116的升压音频解决方案，因TPA3116的最高工作电压为26V,考虑到可靠性升压至24V,输出4欧65W（THD1%）。

随着技术进步及竞争加剧，市场对功率及音质的要求也越来越高，深圳市永阜康科技有限公司推出基于ACM3156+HT5157、12V升32V大功率2x110W双声道D类音频功放升压组合解决方案，为音频爱好者提供极致的音质体验。

方案简介

此方案大致分为两个主要级：

1、 采用HTN5157非同步升压控制器。此设计9V-18V输入电压，实现32V输出，并且能够为负载提供8A持续电流;

HTN5157是一颗异步电流模式DCDC升压控 制器，支持宽工作电压范围（2.8V-45V）应用。ESOP-8封装

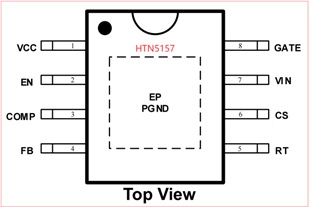

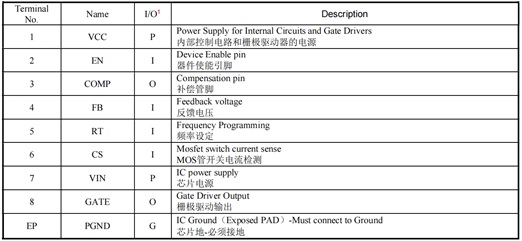

HTN5157脚位定义图以及管脚说明(兼容FP5207)

2、采用ACM3156大功率立体声D类音频功放IC，30V提供2*110W/4欧 ( THD+N=1%)持续功率输出；ACM3156管脚兼容TPA3116。

ACM3156是一款立体声/单声道D类音频放大器，立体声模式下4Ω负载可输出高达2×110W功率 ，单声道模式下2Ω负载可输出1×220W功率，效率高达92% 。工作电压4.5V-34V。

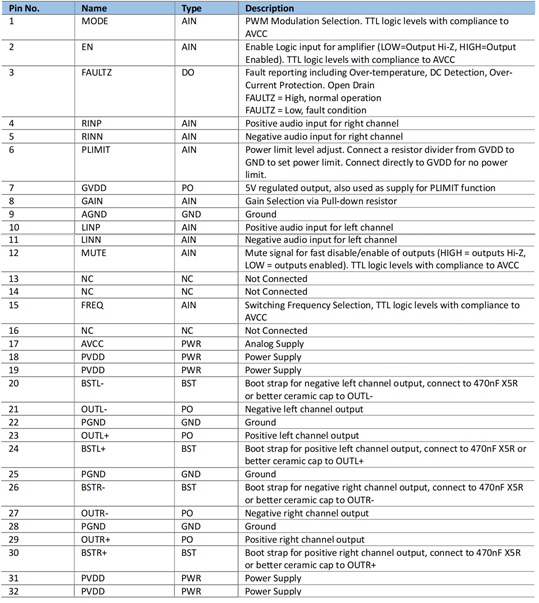

ACM3156脚位定义图以及管脚说明(兼容TPA3116)

3、此方案完全硬件完全兼容现在市场广场采用的TPA3116+FP5207的组合，无需改版，功率更大，性能升级。

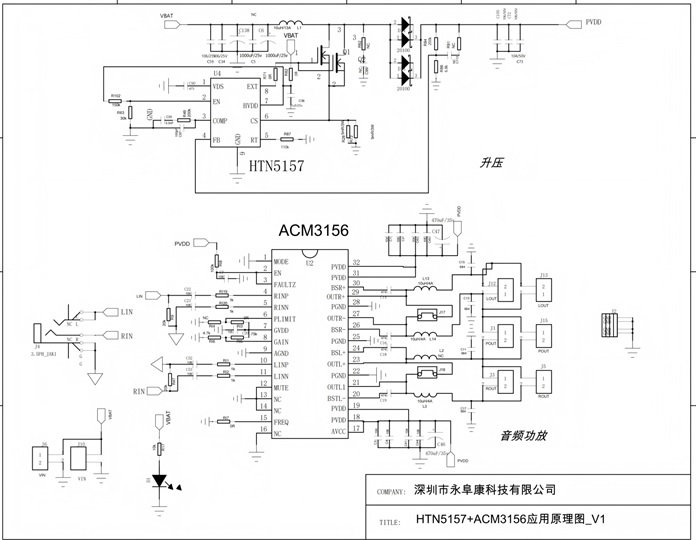

(1).HT5157+ACM3156演示板原理图

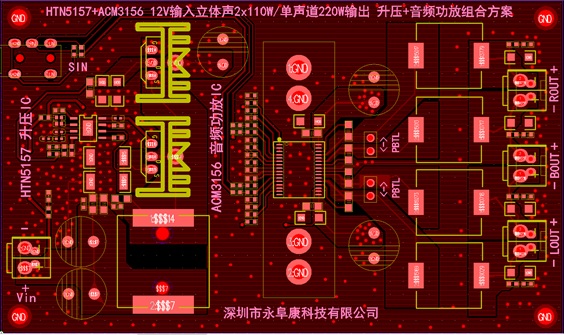

(2).HT5157+ACM3156演示板PCB顶层设计图

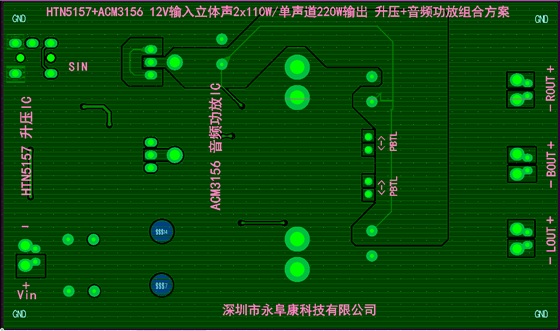

(3).HT5157+ACM3156演示板 PCB底层设计图

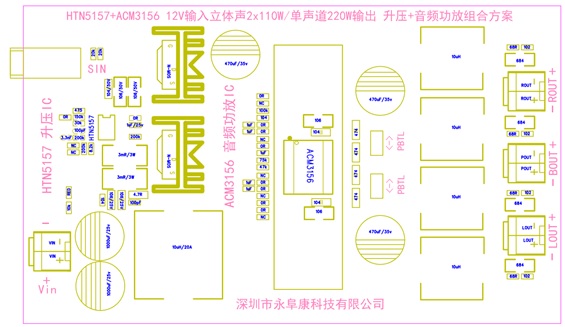

(4).HT5157+ACM3156演示板贴片图

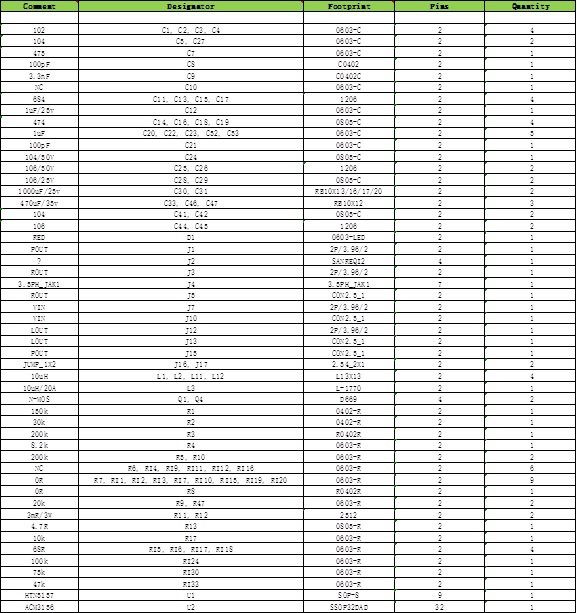

(5).HT5157+ACM3156演示板物料清单

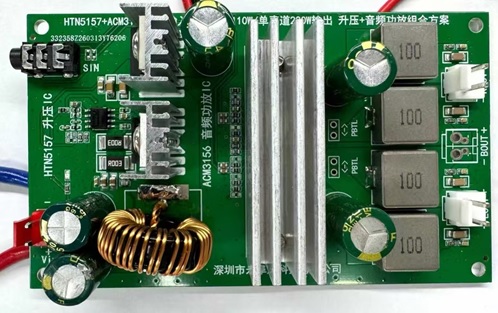

(6).HT5157+ACM3156演示板实物图
